Końcówka kablowa HI 10/12 ERHL (opak 100szt) | E08KH-02010106800 Ergom

Opis i Kluczowe Cechy

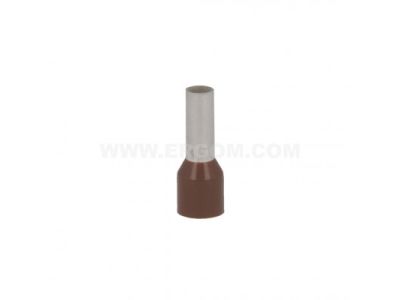

Końcówka kablowa tulejkowa HI 10/12 ERHL marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu wielodrutowych przewodów miedzianych. Przeznaczona do przewodów o przekroju znamionowym 10 mm², końcówka ta skutecznie zapobiega rozwarstwianiu się pojedynczych drucików linki, co jest kluczowe dla zachowania pełnej przewodności elektrycznej oraz uniknięcia przegrzewania się punktów styku. Część miedziana została poddana procesowi cynowania galwanicznego, co znacząco podnosi odporność na korozję i utlenianie, gwarantując długowieczność instalacji nawet w trudnych warunkach przemysłowych. Izolacja wykonana z poliamidu nie tylko ułatwia montaż, ale również zwiększa bezpieczeństwo poprzez ochronę przed przypadkowym zwarciem.

• Przekrój znamionowy: 10 mm² – idealny do obwodów o większym obciążeniu prądowym.
• Długość części stykowej: 12 mm – zapewnia optymalną powierzchnię styku w zaciskach aparatury.
• Materiał: Miedź cynowana galwanicznie – wysoka przewodność i ochrona antykorozyjna.
• Izolacja: Poliamid – wysoka wytrzymałość termiczna i mechaniczna.
• Opakowanie: 100 sztuk – ekonomiczne rozwiązanie dla instalatorów i prefabrykatorów rozdzielnic.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektrycznych. Końcówki ERGOM serii HI spełniają wymagania normy DIN 46228 cz. 4, co gwarantuje powtarzalność wymiarową oraz kompatybilność z większością profesjonalnych prasek dostępnych na rynku. Zastosowane materiały są zgodne z dyrektywą RoHS, co oznacza brak substancji szkodliwych dla środowiska, takich jak ołów czy kadm.

Zastosowanie

Końcówki HI 10/12 ERHL znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic niskiego napięcia oraz w automatyce przemysłowej. Są niezbędne wszędzie tam, gdzie wymagane jest pewne połączenie przewodu typu linka z zaciskami śrubowymi lub sprężynowymi wyłączników nadprądowych, styczników czy bloków rozdzielczych. Dzięki zastosowaniu tulejki, monter ma pewność, że wszystkie druciki przewodu znajdują się wewnątrz zacisku, co eliminuje ryzyko awarii spowodowanej upływem prądu lub wzrostem rezystancji przejścia.

Wskazówki Montażowe

Aby uzyskać najwyższą jakość połączenia, należy przestrzegać następujących kroków:

• Odizoluj przewód na długości odpowiadającej długości części rurkowej końcówki (ok. 12 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadź odizolowaną końcówkę przewodu do tulejki tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki.
• Użyj profesjonalnej praski dedykowanej do końcówek tulejkowych (np. praski o profilu trapezowym lub kwadratowym), aby zapewnić odpowiednią siłę docisku.
• Po zaprasowaniu sprawdź wzrokowo, czy tulejka ściśle przylega do miedzi i czy nie występują luzy.

FAQ

• Czy końcówki można stosować z przewodami aluminiowymi? Nie, końcówki serii HI są dedykowane wyłącznie do przewodów miedzianych.
• Jaka praska będzie najlepsza do tego rozmiaru? Zaleca się stosowanie prasek obsługujących zakres 10 mm², które zapewniają równomierne zgniatanie tulejki na całym obwodzie.
• Czy izolacja poliamidowa jest odporna na temperaturę? Tak, poliamid charakteryzuje się dobrą odpornością termiczną, co pozwala na pracę w standardowych temperaturach roboczych instalacji elektrycznych bez ryzyka deformacji.
