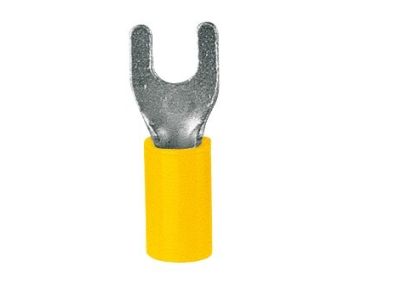

Końcówka aparatowa widełkowa KNV 5-6, przekrój: 6mm2, otwór pod śrubę M5 (opak 100szt) | KNV_5-6/100 Erko

Alternatywny kod produktu: KNV_5-6/100

Opis i Kluczowe Cechy

Końcówka aparatowa widełkowa KNV 5-6 o symbolu KNV_5-6/100 to element służący do pewnego i trwałego podłączenia przewodów o przekroju 6 mm² do zacisków śrubowych w aparaturze modułowej. Otwór pod śrubę M5 gwarantuje kompatybilność z typowymi listwami zaciskowymi i wyłącznikami. Opakowanie zbiorcze 100 sztuk ułatwia zaopatrzenie magazynu i pracę przy większych instalacjach.

• Przekrój przewodu 6 mm²: umożliwia bezpieczne przyłączanie przewodów o średniej mocy – odpowiednio duża powierzchnia styku minimalizuje rezystancję i nagrzewanie się połączenia.
• Otwór pod śrubę M5: uniwersalny wymiar pasuje do standardowych zacisków śrubowych w aparaturze modułowej, przekaźnikach i stycznikach – szybki i pewny montaż.
• Wytrzymałe wykonanie (końcówka widełkowa): widełki dobrze dopasowują się do trzonu śruby, zapobiegając poluzowaniu połączenia nawet przy drganiach w szafie sterowniczej.
• Opakowanie 100 sztuk: ekonomiczne i wygodne dla instalatorów – wystarczający zapas na kilka typowych rozdzielnic, bez konieczności częstego zamawiania.

Zgodność z Normami

Końcówka widełkowa KNV 5-6 została zaprojektowana z zachowaniem ogólnych standardów bezpieczeństwa i jakości stosowanych w branży elektroinstalacyjnej. Spełnia wymogi certyfikacji CE. Szczegółowe normy dotyczące poszczególnych parametrów (np. materiał, wymiary) są zgodne z typowymi wymaganiami stawianymi złączkom widełkowym w instalacjach niskiego napięcia.

Zastosowanie

Końcówka widełkowa KNV 5-6 przeznaczona jest do szybkiego i pewnego łączenia przewodów miedzianych z zaciskami śrubowymi w różnego rodzaju aparaturze rozdzielczej i sterowniczej. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów.

• Podłączanie przewodów do wyłączników nadprądowych, różnicowoprądowych i rozłączników w rozdzielnicach mieszkaniowych i przemysłowych.
• Przyłączanie żył przewodów do styczników, przekaźników i modułów automatyki budynkowej w szafach sterowniczych.
• Wykorzystanie w listwach zaciskowych i puszkach rozgałęźnych przy tworzeniu niezawodnych punktów rozgałęzienia.
• Montaż w układach oświetleniowych, sterowania silnikami oraz w systemach alarmowych i teletechnicznych (w obrębie niskiego napięcia).

Wskazówki Montażowe

Montaż końcówki widełkowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Końcówkę nakłada się na odpowiednio odizolowany koniec przewodu o przekroju 6 mm², a następnie wsuwa pod łeb śruby M5 i dokręca momentem zgodnym z dokumentacją producenta aparatu (zwykle 2–3 Nm, zalecamy użycie klucza dynamometrycznego). Przekrój przewodu musi być dostosowany do prądu obciążenia. Należy unikać zginania przewodu bezpośrednio przy końcówce, aby nie osłabić połączenia.

FAQ

• Czy końcówka KNV 5-6 nadaje się do przewodów linkowych? Tak, końcówka widełkowa jest przeznaczona do przewodów miedzianych wielożytowych (linka). Przed montażem zalecamy użycie tulejki zaciskowej, jeśli producent aparatu tego wymaga – w przypadku bezpośredniego włożenia linka może się rozwarstwiać.
• Jaki stopień ochrony ma ta końcówka? Końcówka jest elementem łączeniowym bez własnego stopnia IP. Ochrona przed dotykiem i wilgocią zależy od obudowy, w której jest zainstalowana (np. rozdzielnica o odpowiedniej klasie szczelności).
• Czy końcówki z opakowania 100 sztuk są gotowe do użycia bez obróbki? Tak, każde egzemplarze są fabrycznie przygotowane – nie wymagają doginania ani cynowania. Wystarczy zdjąć izolację z przewodu na odpowiednią długość (zazwyczaj ok. 10–12 mm) i nasunąć końcówkę.
