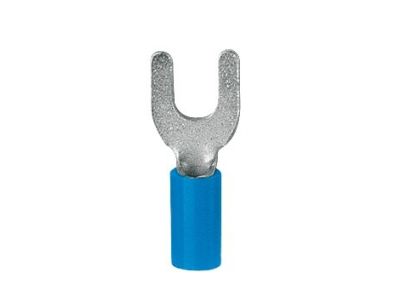

Końcówka aparatowa widełkowa KNV 3,5-2,5, przekrój: 2,5mm2, otwór pod śrubę M3 (opak 100szt) | KNV_3,5-2,5/100 Erko

Alternatywny kod produktu: KNV_3,5-2,5/100

Opis i Kluczowe Cechy

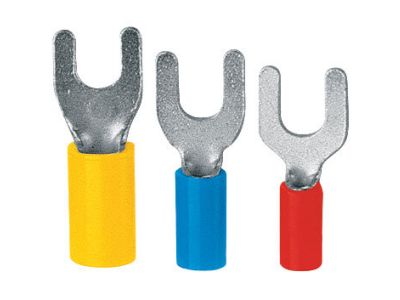

Końcówka aparatowa widełkowa KNV 3,5-2,5 to element łączeniowy przeznaczony do bezpiecznego i pewnego przyłączania przewodów w aparaturze modułowej (rozdzielnice, sterowniki, styczniki). Dzięki przekrojowi 2,5 mm² oraz otworowi pod śrubę M3 zapewnia stabilne połączenie elektryczne i mechaniczne. Dostarczana w opakowaniu po 100 sztuk – wygodna w instalacjach seryjnych.

• Przekrój 2,5 mm²: idealnie dopasowany do standardowych przewodów o tym przekroju, umożliwia łatwe i pewne zaciskanie bez ryzyka uszkodzenia żyły.
• Otwór pod śrubę M3: pasuje do powszechnie stosowanych śrub w aparaturze modułowej (np. na szynach w rozdzielnicach), zapewniając mocne i trwałe połączenie.
• Widełkowa konstrukcja końcówki: ułatwia szybki montaż i demontaż przewodu bez konieczności całkowitego odkręcania śruby – oszczędność czasu przy pracach serwisowych.
• Opakowanie 100 sztuk: ekonomiczne rozwiązanie dla instalatorów i warsztatów – wystarczająca ilość do wielu punktów przyłączeniowych.
• Uniwersalne zastosowanie w aparaturze modułowej: kompatybilne z przyciskami, przełącznikami, stycznikami oraz listwami zaciskowymi – jeden element do wielu zastosowań.

Zgodność z Normami

Końcówki widełkowe KNV są produkowane zgodnie z obowiązującymi standardami branżowymi (normy DIN) oraz posiadają oznakowanie CE, co potwierdza ich bezpieczeństwo i jakość wykonania. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnych z wymaganiami norm europejskich.

Zastosowanie

Końcówka widełkowa KNV 3,5-2,5 sprawdza się wszędzie tam, gdzie wymagane jest pewne i łatwe w demontażu połączenie przewodu z aparatem. Stosowana jest głównie w wewnętrznych instalacjach rozdzielnic i szaf sterowniczych.

• Przyłączanie przewodów do zacisków styczników, przekaźników i wyłączników.
• Podłączanie przewodów do listew zaciskowych w puszkach i rozdzielnicach.
• Wykonywanie połączeń w obwodach sterowania (np. do przycisków i przełączników w panelach operatorskich).
• Tam, gdzie wymagana jest możliwość szybkiego odłączenia przewodu bez narzędzi (np. przy próbach lub serwisie).

Wskazówki Montażowe

Montaż końcówki widełkowej powinien być wykonany przez osobę posiadającą odpowiednie uprawnienia SEP (minimum 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Końcówkę należy nasunąć na odizolowany przewód o przekroju 2,5 mm², a następnie zacisnąć za pomocą odpowiednich szczęk zaciskowych (zalecane narzędzie producenta). Śrubę w zacisku aparatu dokręcać momentem zgodnym z dokumentacją techniczną aparatu. Przekrój przewodu musi być dobrany do obciążenia prądowego – w przypadku wątpliwości skonsultuj się z projektantem instalacji.

FAQ

• Do jakich przewodów pasuje ta końcówka? Końcówka przeznaczona jest do przewodów o przekroju 2,5 mm² (zarówno linka, jak i drut). Przed zaciskaniem należy zdjąć izolację na długości odpowiedniej do głębokości końcówki (ok. 8-10 mm).
• Jaki jest otwór pod śrubę? Otwór ma średnicę M3 – odpowiada to śrubom o gwincie M3 (3 mm). Pasuje do typowych zacisków w aparaturze modułowej.
• Ile sztuk znajduje się w opakowaniu? Opakowanie zbiorcze zawiera 100 sztuk końcówek (worek strunowy lub pudełko). Umożliwia to realizację kilkudziesięciu przyłączy w jednej rozdzielnicy.
