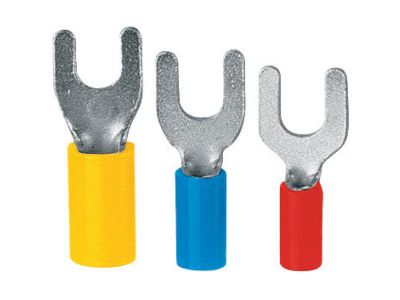

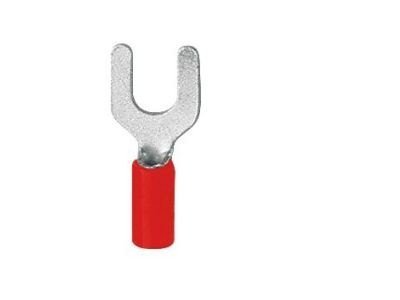

Końcówka aparatowa widełkowa KNV 3-1, przekrój: 1mm2, otwór pod śrubę M3 (opak 100szt) | KNV_3-1/100 Erko

Alternatywny kod produktu: KNV_3-1/100

Opis i Kluczowe Cechy

Końcówka aparatowa widełkowa KNV 3-1 (symbol KNV_3-1/100) to precyzyjnie wykonane zakończenie przewodów o przekroju 1 mm² z otworem pod śrubę M3. Dzięki konstrukcji widełkowej umożliwia szybkie i pewne łączenie przewodów w zaciskach śrubowych bez potrzeby demontażu śruby – wystarczy poluzować zacisk, wsunąć końcówkę i dokręcić. Opakowanie zawiera 100 sztuk, co zapewnia wygodny zapas na standardowe instalacje sterownicze i sygnalizacyjne.

• Przekrój 1 mm²: dedykowana do przewodów o przekroju 1 mm² – idealna do typowych obwodów sterowania, sygnalizacji i automatyki w rozdzielnicach.
• Otwór pod śrubę M3: pasuje do zacisków śrubowych z gwintem M3 – gwarantuje stabilne i nierozluźniające się połączenie mechaniczne i elektryczne.
• Kształt widełkowy: umożliwia szybki montaż i demontaż bez wykręcania śruby – oszczędność czasu przy pracach serwisowych i rozbudowie instalacji.
• Opakowanie 100 sztuk: ekonomiczny zapas do wielu połączeń – jedna paczka wystarcza na kompleksowe okablowanie szafy sterowniczej lub kilka mniejszych instalacji.
• Materiał przewodzący: wykonana z materiału o dobrej przewodności elektrycznej – zapewnia niską rezystancję styku i minimalne straty mocy.

Zgodność z Normami

Końcówka KNV 3-1 została zaprojektowana zgodnie z ogólnymi wymaganiami europejskimi dla osprzętu do łączeń przewodów. Posiada oznaczenie CE i spełnia standardy DIN dotyczące końcówek kablowej aparatury łączeniowej. Przeznaczona do stosowania z przewodami miedzianymi linkowymi lub drutowymi o przekroju 1 mm².

Zastosowanie

Końcówka widełkowa KNV 3-1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i odłączalne połączenie przewodów w zaciskach śrubowych – szczególnie w aparaturze modułowej, sterowniczej i automatyce budynkowej.

• Podłączanie przewodów do styczników, przekaźników i wyłączników w szafach sterowniczych.
• Okablowanie listew zaciskowych w rozdzielnicach elektrycznych – szybki montaż bez wykręcania śrub.
• Instalacje automatyki budynkowej: sterowniki PLC, centrale alarmowe, układy sygnalizacji.
• Prace serwisowe i modernizacyjne – możliwość wielokrotnego odłączania i ponownego podłączania przy zachowaniu integralności połączenia.

Wskazówki Montażowe

Montaż końcówek widełkowych może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (min. SEP do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Do zamocowania końcówki na przewodzie użyj odpowiednio dobranej zaciskarki do końcówek widełkowych. Odsłoń izolację przewodu na długość odpowiadającą tulejce końcówki, wciśnij izolowaną część w zaciskarkę i zaciśnij zgodnie z instrukcją narzędzia. Przekrój przewodu musi być zgodny z przekrojem końcówki (1 mm²). Po wsunięciu widełek pod śrubę zacisku dokręć momentem zalecanym przez producenta aparatu – unikaj nadmiernego dokręcania, które może uszkodzić gwint lub zdeformować końcówkę. Sprawdź ręką pewność połączenia – przewód nie powinien się wysuwać.

FAQ

• Czy końcówkę KNV 3-1 można stosować do przewodów linkowych? Tak, końcówka widełkowa KNV 3-1 jest przeznaczona do przewodów miedzianych linkowych i drutowych o przekroju 1 mm². Przed zaciśnięciem upewnij się, że wszystkie żyły linki są w tulejce i nie wystają na boki.
• Czy do montażu potrzebuję specjalnego narzędzia? Tak, do zaciśnięcia końcówki na przewodzie zaleca się użycie dedykowanej zaciskarki do końcówek widełkowych z odpowiednią matrycą dla przekroju 1 mm². Zapewni to równomierne i trwałe połączenie mechaniczne.
• Jaki otwór montażowy ma końcówka – czy pasuje do śrub M3? Otwór w końcówce został wykonany pod śrubę M3. Widełki można wsunąć pod łeb śruby lub nakrętkę bez demontażu śruby – wystarczy poluzować zacisk, umieścić końcówkę i dokręcić.
