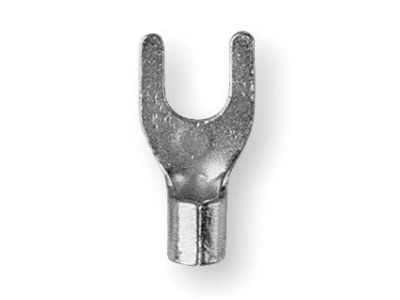

Końcówka aparatowa widełkowa KNA 6-6, przekrój: 6mm2, otwór pod śrubę M6 (opak 100szt) | KNA_6-6/100 Erko

Alternatywny kod produktu: KNA_6-6/100

Opis i Kluczowe Cechy

Końcówka aparatowa widełkowa KNA 6-6 (symbol KNA_6-6/100) to element łączeniowy przeznaczony do przewodów miedzianych wielodrutowych o przekroju 6 mm². Wykonana z miedzi cynowanej galwanicznie, co zapewnia odporność na korozję i doskonałe przewodnictwo elektryczne. Otwór pod śrubę M6 umożliwia pewne mocowanie na zaciskach aparatury modułowej lub listwach przyłączeniowych. Oferowana w opakowaniu 100 sztuk.

• Przekrój przewodu 6 mm²: idealnie dopasowana do żył miedzianych wielodrutowych, zapewnia pełny styk i niską rezystancję połączenia.
• Otwór M6: pasuje do śrub zacisków o średnicy 6 mm – gwarantuje stabilne i odporne na wibracje połączenie mechaniczne.
• Miedź cynowana galwanicznie: odporna na utlenianie i korozję, utrzymuje niski opór elektryczny przez cały okres użytkowania.
• Brak izolacji: w zastosowaniach wewnątrz rozdzielnic (IP20) nie wymaga dodatkowego ściągania osłony; szeroki widełkowy kształt ułatwia wsuwanie pod śrubę.
• Zgodność z DIN 46234: produkowana według uznanej normy, co gwarantuje powtarzalność wymiarów i jakość zacisku.

Zgodność z Normami

Końcówka KNA 6-6 spełnia wymagania normy DIN 46234. Posiada certyfikat CE, potwierdzający zgodność z europejskimi standardami bezpieczeństwa i jakości.

Zastosowanie

Końcówka widełkowa KNA 6-6 stosowana jest tam, gdzie wymagane jest szybkie i pewne podłączenie przewodu do zacisku śrubowego – szczególnie w aparaturze modułowej, rozdzielnicach i szafach sterowniczych.

• Podłączenie przewodów zasilających do wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach.
• Montaż przewodów w listwach zaciskowych przyłączowych (przekrój 6 mm², śruba M6).
• Tworzenie trwałych połączeń w instalacjach przemysłowych i budynkowych, gdzie liczy się niska rezystancja i odporność na wibracje.
• Szybka i czysta wymiana końcówek w miejscach o ograniczonym dostępie (dzięki widełkowemu kształtowi nie trzeba odkręcać śruby do końca).

Wskazówki Montażowe

Prace przyłączeniowe mogą wykonywać wyłącznie osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed zaciskaniem odizoluj i oczyść przewód na długość odpowiadającą tulei końcówki. Dobierz właściwe narzędzie do zaciskania (np. A11-6, RA16, ETA66, PP8, PP19) – zgodnie z zaleceniami producenta narzędzia. Wkręt dokręcaj momentem podanym w dokumentacji aparatu (zwykle 1,5–2,5 Nm dla M6). Przekrój przewodu powinien być zgodny z obciążalnością zabezpieczenia w obwodzie.

FAQ

• Czy końcówka KNA 6-6 ma izolację? Nie, jest to końcówka nieizolowana (tzw. goła), przeznaczona do stosowania wewnątrz rozdzielnic o stopniu ochrony IP20 lub wyższym, gdzie nie ma ryzyka dotknięcia części pod napięciem.
• Jaki otwór śruby pasuje do końcówki? Otwór ma średnicę 6 mm (M6). Końcówkę można montować na śrubach z gwintem M6 – należy upewnić się, że podkładka i nakrętka są odpowiednie.
• Jakim narzędziem zacisnąć końcówkę? Do przekroju 6 mm² zalecane są narzędzia takie jak A11-6, RA16, ETA66, PP8, PP19. Należy stosować matrycę dedykowaną do końcówek widełkowych o przekroju 6 mm² i unikać zaciskania „na płasko” – zapewni to pełny styk mechaniczny.
