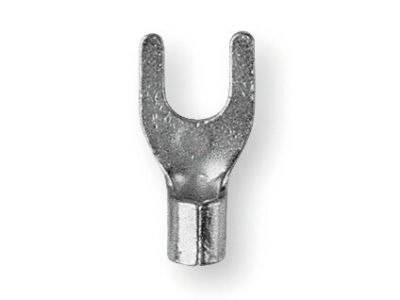

Końcówka aparatowa widełkowa KNA 5-2,5, przekrój: 2,5mm2, otwór pod śrubę M5 (opak 100szt) | KNA_5-2,5/100 Erko

Alternatywny kod produktu: KNA_5-2,5/100

Opis i Kluczowe Cechy

Końcówka aparatowa widełkowa KNA 5-2,5 to element łączeniowy przeznaczony do kabli miedzianych wielodrutowych o przekroju 2,5 mm², z otworem montażowym M5. Wykonana z miedzi cynowanej galwanicznie, zapewnia niską rezystancję styku i odporność na korozję. Brak izolacji ułatwia szybkie połączenie w puszkach i rozdzielnicach. Opakowanie zawiera 100 sztuk, co pozwala na ekonomiczne i kompleksowe wyposażenie instalacji.

• Przekrój żyły 2,5 mm²: idealne dopasowanie do przewodów Cu wielodrutowych o tym przekroju – gwarantuje pewne i trwałe połączenie bez ryzyka poluzowania.
• Otwór pod śrubę M5: pasuje do standardowych zacisków śrubowych, umożliwia szybki montaż bez dodatkowych adapterów.
• Miedź cynowana galwanicznie: wysoka odporność na utlenianie i korozję, co przekłada się na długotrwałą niezawodność połączenia w różnych warunkach środowiskowych.
• Brak izolacji: ułatwia wizualną kontrolę połączenia oraz zaprasowanie w odpowiednim narzędziu – idealne do zastosowań w rozdzielnicach i szafach sterowniczych.
• Zgodność z normą DIN 46234: produkt spełnia wymagania niemieckiej normy dotyczącej końcówek widełkowych, co potwierdza jego jakość i kompatybilność z instalacjami wykonanymi według standardów DIN.

Zgodność z Normami

Końcówka widełkowa KNA 5-2,5 spełnia wymagania normy DIN 46234. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnych z wymaganiami międzynarodowymi.

Zastosowanie

Końcówka widełkowa KNA 5-2,5 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest trwałe i bezpieczne przyłączenie przewodu Cu o przekroju 2,5 mm² do zacisku śrubowego M5. Sprawdza się w instalacjach przemysłowych, budynkowych i w obrębie rozdzielnic.

• Łączenie przewodów w rozdzielnicach elektrycznych oraz szafach sterowniczych – szybkie i pewne podłączenie aparatury modułowej.
• Montaż w puszkach instalacyjnych i systemach okablowania – idealne do sieci oświetleniowych, gniazd wtyczkowych i obwodów sterowniczych.
• Wykonywanie przyłączy w urządzeniach przemysłowych – stosowane jako elementy zestykowe w obwodach zasilania i sygnalizacji.
• Prace serwisowe i modernizacyjne – wygodne w sytuacjach, gdy trzeba szybko i bezpiecznie wymienić końcówkę przewodu bez ingerencji w pozostałą część instalacji.

Wskazówki Montażowe

Montaż końcówki widełkowej może być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewód Cu wielodrutowy o przekroju 2,5 mm² należy starannie odizolować i oczyścić. Końcówkę zaprasować przy użyciu odpowiedniego narzędzia, np. A11-6, RA16, ETA66, PP8 lub PP19, zgodnie z instrukcją producenta. Siłę docisku dobrać tak, aby zapewnić trwałe połączenie bez uszkodzenia żył. Moment dokręcania śruby M5 – zgodnie z dokumentacją łączonego urządzenia. Połączenie przed załączeniem napięcia sprawdzić wizualnie i mechanicznie.

FAQ

• Do jakich przewodów przeznaczona jest końcówka KNA 5-2,5? Końcówka jest przeznaczona do kabli miedzianych wielodrutowych o przekroju 2,5 mm². Nie stosować do przewodów jednożyłowych litych ani o innym przekroju żyły.
• Jakie narzędzie zaleca się do zaprasowania tej końcówki? Dla przekroju 2,5 mm² zalecane są narzędzia: A11-6, RA16, ETA66, PP8 lub PP19. Należy przestrzegać zaleceń producenta narzędzia co do siły docisku.
• Czy końcówka jest izolowana? Nie, końcówka KNA 5-2,5 nie posiada izolacji. Brak izolacji ułatwia wizualną kontrolę połączenia i jest akceptowany w instalacjach, gdzie końcówka będzie umieszczona w obudowach lub puszkach o odpowiednim stopniu ochrony.
