Końcówka aparatowa widełkowa KNA 4-6, przekrój: 6mm2, otwór pod śrubę M4 (opak 100szt) | KNA_4-6/100 Erko

Alternatywny kod produktu: KNA_4-6/100

Opis i Kluczowe Cechy

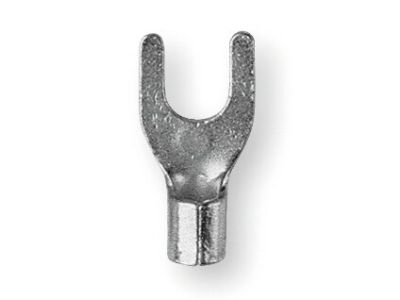

Końcówka aparatowa widełkowa KNA_4-6 (symbol: KNA_4-6/100) to element łączeniowy przeznaczony do kabli miedzianych wielodrutowych. Wykonana z miedzi cynowanej galwanicznie, bez izolacji, o przekroju żyły 6 mm² i otworze pod śrubę M4. Dostarczana w opakowaniu zbiorczym – 100 sztuk. Dzięki materiałowi i precyzyjnemu wykonaniu zapewnia niską rezystancję styku oraz odporność na korozję, co przekłada się na trwałe i pewne połączenie w instalacjach elektrycznych.

• Miedź cynowana galwanicznie: wysoka odporność na utlenianie i korozję, stabilna rezystancja w długim okresie eksploatacji.
• Przekrój 6 mm²: idealnie dopasowana do przewodów miedzianych wielodrutowych o tym przekroju, zapewnia pełne wykorzystanie nośności prądowej.
• Otwór pod śrubę M4: uniwersalny wymiar pasujący do standardowych zacisków śrubowych w aparaturze modułowej i rozdzielnicach.
• Zgodność z normą DIN 46234: gwarancja wymiarów geometrycznych i wytrzymałości mechanicznej.
• Opakowanie 100 sztuk: ekonomiczne rozwiązanie dla instalatorów i serwisantów, ułatwia magazynowanie i prace montażowe.

Zgodność z Normami

Końcówka widełkowa KNA_4-6 spełnia wymagania normy DIN 46234. Wykonana z miedzi cynowanej galwanicznie, nie posiada izolacji. Produkt posiada certyfikat CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z ogólnymi przepisami bezpieczeństwa.

Zastosowanie

Końcówki widełkowe KNA znajdują zastosowanie wszędzie tam, gdzie wymagane jest szybkie i powtarzalne łączenie przewodów miedzianych wielodrutowych z zaciskami śrubowymi – w rozdzielnicach, szafach sterowniczych i instalacjach przemysłowych.

• Przyłączanie przewodów do wyłączników, styczników, przekaźników i innych urządzeń modułowych.
• Łączenie w listwach przyłączeniowych i zaciskach szynowych w rozdzielnicach głównych i podrozdzielnicach.
• Stosowanie w instalacjach oświetleniowych, sterowania silnikami oraz automatyce budynkowej.
• Idealna do ręcznego montażu przy użyciu odpowiednich narzędzi zaciskowych – szczególnie w pracach serwisowych i modernizacyjnych.

Wskazówki Montażowe

Montaż końcówki należy wykonywać przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Odizoluj koniec przewodu na długość odpowiadającą strefie zacisku końcówki, oczyść żyłę. Dobierz właściwe narzędzie zaciskowe – dla przekroju 6 mm² producent zaleca narzędzia typu A11-6, RA16, ETA66, PP8, PP19. Zaciśnij końcówkę zgodnie z instrukcją narzędzia, sprawdź poprawność zacisku (brak przesunięć, szczelne objęcie żyły). Używaj przewodów o odpowiednim przekroju i izolacji. Końcówka nie posiada izolacji – zachowaj wymagane odstępy izolacyjne w miejscu montażu.

FAQ

• Czy końcówka KNA_4-6 posiada izolację? Nie, jest to końcówka nieizolowana, przeznaczona do stosowania w miejscach, gdzie izolacja nie jest wymagana (np. wewnątrz rozdzielnic, listew zaciskowych).
• Jak dobrać odpowiednią końcówkę widełkową do przekroju kabla? Końcówkę KNA_4-6 należy stosować do przewodów miedzianych wielodrutowych o przekroju żyły 6 mm². Otwór pod śrubę M4 pasuje do śrub takich rozmiarów. W razie innego przekroju należy wybrać inną końcówkę z serii KNA.
• Czy końcówka nadaje się do kabli wielodrutowych (linka)? Tak, końcówka KNA jest dedykowana do kabli miedzianych wielodrutowych (Cu linka). Nie jest przeznaczona do przewodów drutowych (sztywnych) ani aluminiowych.
