Końcówka aparatowa widełkowa KNA 4-2,5, przekrój: 2,5mm2, otwór pod śrubę M4 (opak 100szt) | KNA_4-2,5/100 Erko

Alternatywny kod produktu: KNA_4-2,5/100

Opis i Kluczowe Cechy

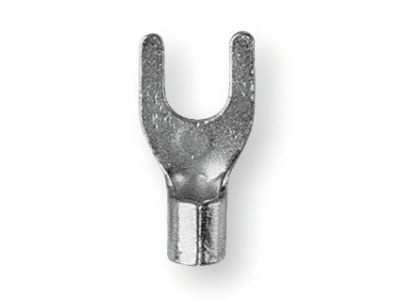

Końcówka aparatowa widełkowa KNA 4-2,5 (symbol KNA_4-2,5/100) przeznaczona jest do łączenia miedzianych przewodów wielodrutowych o przekroju 2,5 mm² z aparaturą modułową wyposażoną w zaciski śrubowe M4. Wykonana z miedzi cynowanej galwanicznie, pracuje bez izolacji, zapewniając pewne i trwałe połączenie elektryczne w rozdzielnicach i szafach sterowniczych. Opakowanie zawiera 100 sztuk.

• Miedź cynowana galwanicznie: wysoka odporność na korozję i stabilność połączenia przez długi czas eksploatacji.
• Przekrój przewodu 2,5 mm²: optymalny dla typowych obwodów oświetleniowych, gniazd wtyczkowych i sterowania – bezpieczne przenoszenie obciążeń bez ryzyka przegrzania.
• Otwór pod śrubę M4: pasuje do standardowych zacisków aparatury modułowej, ułatwia szybki i pewny montaż.
• Zgodność z DIN 46234: gwarancja wymiarów i jakości wykonania według uznanej normy niemieckiej.
• Brak izolacji: końcówka przeznaczona wyłącznie do stosowania w suchych pomieszczeniach i z odpowiednią osłoną (np. obudowa rozdzielnicy) – maksymalne przewodzenie przy minimalnych stratach.

Zgodność z Normami

Końcówka KNA 4-2,5 jest zgodna z normą DIN 46234. Produkt posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Końcówki widełkowe KNA znajdują zastosowanie wszędzie tam, gdzie wymagane jest pewne i łatwe w demontażu połączenie przewodu z zaciskiem śrubowym:

• Przyłączanie przewodów do styczników, przełączników i wyłączników modułowych w rozdzielnicach.
• Podłączanie przewodów do listew zaciskowych i szyn przyłączeniowych w szafach sterowniczych.
• Wykonywanie połączeń w układach automatyki budynkowej (sterowanie oświetleniem, roletami, ogrzewaniem).
• Montaż przewodów w tablicach bezpiecznikowych oraz rozdzielniach przemysłowych.

Wskazówki Montażowe

Montaż końcówek widełkowych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie. Odizoluj i oczyść przewód miedziany na odpowiednią długość. Dobierz właściwe narzędzie do zaciskania (np. A11‑6, RA16, ETA66, PP8, PP19). Zaprasuj końcówkę na przewodzie, a następnie umieść ją pod śrubą M4 i dokręć momentem zgodnym z dokumentacją aparatu. Stosuj przekrój przewodu dostosowany do obciążenia prądowego.

FAQ

• Czy końcówka KNA 4-2,5 jest izolowana? Nie, końcówka nie posiada izolacji – jest przeznaczona do stosowania w suchych pomieszczeniach i osłoniętych obudowach (np. rozdzielnice).
• Jaki otwór montażowy ma ta końcówka? Otwór jest przeznaczony pod śrubę M4, co odpowiada standardowym zaciskom aparatury modułowej.
• Do jakich przewodów mogę ją stosować? Końcówka jest dedykowana do miedzianych przewodów wielodrutowych (linka) o przekroju 2,5 mm². Nie stosuj do przewodów o innych przekrojach bez odpowiedniej redukcji.
