Końcówka aparatowa widełkowa KNA 4-1 przekrój: 1mm2, otwór pod śrubę M4 (opak 100szt) | KNA_4-1/100 Erko

Alternatywny kod produktu: KNA_4-1/100

Opis i Kluczowe Cechy

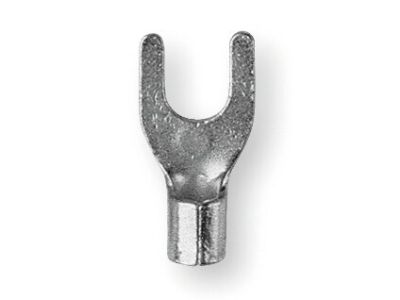

Końcówka aparatowa widełkowa KNA 4-1 przeznaczona jest do przewodów miedzianych wielodrutowych o przekroju 1 mm². Wykonana z miedzi cynowanej galwanicznie, otwór pod śrubę M4 zapewnia pewne połączenie w listwach zaciskowych i na szynach. Opakowanie zawiera 100 sztuk, co ułatwia zaopatrzenie magazynu instalacyjnego.

• Przekrój żyły 1 mm²: dopasowany do popularnych przewodów wielodrutowych Cu, gwarantuje prawidłowe zaciskanie i niski opór połączenia.
• Otwór pod śrubę M4: umożliwia stabilne przykręcenie do zacisków aparatury modułowej, rozłączników czy listew przyłączeniowych.
• Miedź cynowana galwanicznie: odporna na korozję oraz utlenianie, zapewnia długotrwałą przewodność i niezawodność połączenia.
• Brak izolacji (typ widełkowy): ułatwia szybki montaż i demontaż bez potrzeby zdejmowania osłony – idealne do tymczasowych lub serwisowych połączeń.

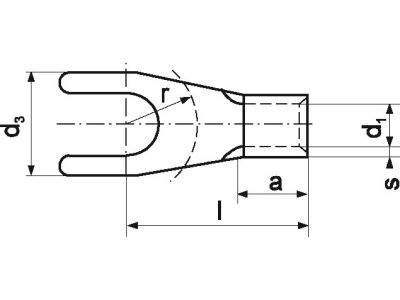

• Zgodność z normą DIN 46234: wymiary i tolerancje fabryczne gwarantują powtarzalność i bezpieczeństwo elektryczne.
• Opakowanie 100 sztuk: ekonomiczne rozwiązanie dla instalatorów, redukuje czas kompletacji zamówień.

Zgodność z Normami

Końcówka KNA 4-1 spełnia wymagania normy DIN 46234, która określa kształt, wymiary i właściwości mechaniczne końcówek widełkowych do przewodów miedzianych. Produkt posiada oznaczenie CE i jest przeznaczony do stosowania zgodnie z ogólnymi zasadami bezpieczeństwa w instalacjach elektrycznych.

Zastosowanie

Końcówka widełkowa KNA 4-1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i szybkie przykręcane połączenie przewodu z aparaturą lub zaciskami.

• Podłączanie przewodów do wyłączników, styczników i przycisków w rozdzielnicach modułowych.
• Połączenia w szafach sterowniczych i listwach zaciskowych – idealne do prac serwisowych i modernizacyjnych.
• Zasilanie i sygnalizacja w automatyce budynkowej – np. do czujników, przekaźników i zasilaczy.
• Montaż w instalacjach przemysłowych, gdzie wymagana jest szybka wymiana lub odłączenie poszczególnych odbiorników.

Wskazówki Montażowe

Montaż końcówek KNA 4-1 powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, przy bezwzględnym odłączeniu napięcia od instalacji. Przed zaciskaniem należy odizolować przewód na odpowiednią długość (zgodnie z instrukcją narzędzia) i oczyścić go z ewentualnych tlenków. Do końcówki o przekroju 1 mm² zaleca się użycie narzędzi PR33 lub A22-2. Po włożeniu przewodu w uchwyt widełkowy należy wykonać pełny cykl zaciskania, a następnie sprawdzić mechaniczne zamocowanie końcówki na żyłe. Przekrój przewodu musi być zgodny z nominalnym przekrojem końcówki (1 mm²). Przykręcając końcówkę na zacisku, stosuj moment dokręcania zgodny z dokumentacją urządzenia.

FAQ

• Czy końcówka KNA 4-1 jest izolowana? Nie, jest to końcówka widełkowa bez izolacji, przeznaczona do stosowania w miejscach, gdzie nie ma ryzyka dotyku oraz gdzie połączenie jest chronione przed przypadkowym zwarciem (np. wewnątrz rozdzielnicy).
• Jakiego narzędzia do zaciskania użyć? Do przekroju 1 mm² zalecane są narzędzia PR33 lub A22-2. Użycie odpowiedniego narzędzia gwarantuje powtarzalną siłę zacisku i trwałość połączenia.
• Z jakiego materiału wykonana jest końcówka? Końcówka wykonana jest z miedzi cynowanej galwanicznie, co zapewnia odporność na korozję i niską rezystancję przejścia.
