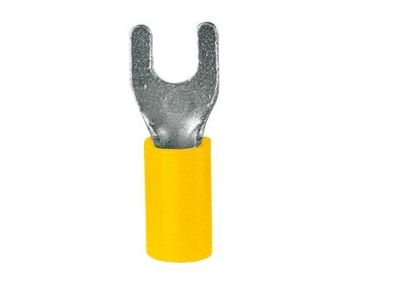

Końcówka aparatowa widełkowa izolowana KNV 4-6, przekrój: 6mm2, otwór pod śrubę M4 (opak 100szt) | KNV_4-6/100 Erko

Alternatywny kod produktu: KNV_4-6/100

Opis i Kluczowe Cechy

Końcówka widełkowa izolowana KNV 4-6 (symbol KNV_4-6/100) przeznaczona jest do trwałego i bezpiecznego łączenia przewodów o przekroju 6 mm² z zaciskami śrubowymi M4. Wykonana z miedzi cynowanej galwanicznie, z izolacją poliamidową, zapewnia niską rezystancję styku i odporność na korozję. Otwór widełek M4 umożliwia szybki montaż bez konieczności odkręcania nakrętki (możliwość wsunięcia końcówki pod łeb śruby). Zakres temperatur pracy od -40°C do +125°C gwarantuje stabilne parametry w trudnych warunkach środowiskowych.

• Przekrój 6 mm² i otwór M4: Dedykowane do przewodów o dużym przekroju – idealne do obwodów zasilających i silnikowych, eliminują ryzyko poluzowania połączenia.
• Miedź cynowana galwanicznie: Wysoka odporność na korozję i utlenianie – długotrwała niezawodność styku nawet w wilgotnym środowisku.
• Izolacja poliamidowa: Zapobiega przypadkowemu zwarciu z sąsiednimi elementami – zwiększa bezpieczeństwo eksploatacji w rozdzielnicach i szafach sterowniczych.
• Zakres temperatur -40°C do +125°C: Pełna funkcjonalność w instalacjach zewnętrznych, ogrzewanych halach produkcyjnych oraz w pobliżu źródeł ciepła.
• Wykonanie zgodne z DIN 46237: Gwarancja wymiarów i jakości zgodnej z niemiecką normą – łatwa identyfikacja i kompatybilność z standardowymi narzędziami zaciskowymi.

Zgodność z Normami

Końcówka widełkowa KNV 4-6 została wykonana zgodnie z normą DIN 46237. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi. Dzięki zastosowaniu miedzi cynowanej i izolacji poliamidowej spełnia wymagania w zakresie odporności na korozję i starzenie termiczne.

Zastosowanie

Końcówka widełkowa izolowana KNV 4-6 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i szybkie połączenie przewodów o przekroju 6 mm² z zaciskami śrubowymi M4.

• Zaciskanie przewodów w aparaturze modułowej (styczniki, wyłączniki, przyciski) – widełki M4 umożliwiają łatwy montaż bez demontażu śruby.
• Łączenie przewodów w listwach zaciskowych i szynach przyłączeniowych – izolacja poliamidowa zapobiega zwarciom.
• Instalacje sterownicze i automatyki przemysłowej – trwałość termiczna zapewnia niezawodność pracy w szafach sterowniczych.
• Systemy zasilania w rozdzielnicach głównych i podrozdzielnicach – niskie oporności przejściowe dzięki cynowanej miedzi.

Wskazówki Montażowe

Montaż i zaciskanie końcówki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Należy stosować odpowiednie narzędzie zaciskowe (zaciskarka z odpowiednią matrycą dla przekroju 6 mm²) oraz wykonać próbę wytrzymałości połączenia. Przekrój przewodu musi odpowiadać oznaczeniu na końcówce (6 mm²). Otwór widełek M4 umożliwia wsunięcie pod łeb śruby bez konieczności całkowitego odkręcania nakrętki – dokręcić momentem zgodnym z dokumentacją producenta aparatu.

FAQ

• Czy końcówka jest odpowiednia do przewodów linkowych? Tak, końcówka KNV 4-6 jest przeznaczona do przewodów linkowych o przekroju 6 mm². Przed zaciskaniem należy zdjąć izolację z przewodu na odpowiednią długość (zgodnie z instrukcją narzędzia zaciskowego).
• Jaki jest stopień ochrony izolacji? Izolacja poliamidowa nie jest klasyfikowana stopniem IP – chroni przed zwarciem mechanicznym, ale nie zapewnia szczelności przed wilgocią. Stosować wyłącznie wewnątrz rozdzielnic i szaf o odpowiednim stopniu ochrony (np. IP54).
• Czy otwór M4 pasuje do śrub M4 wszystkich producentów? Tak, otwór widełek został wykonany zgodnie z DIN 46237 dla śrub M4. Dopuszczalne jest stosowanie z nakrętkami lub wkrętami z łbem walcowym/stożkowym – widełki można wsunąć pod łeb bez całkowitego odkręcania.
