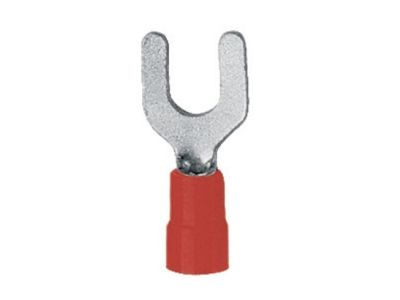

Końcówka aparatowa widełkowa izolowana KNE 6-1, przekrój: 1mm2, otwór pod śrubę M6 (opak 100szt) | KNE_6-1/100 Erko

Alternatywny kod produktu: KNE_6-1/100

Opis i Kluczowe Cechy

Końcówka aparatowa widełkowa izolowana typu KNE 6-1 (symbol KNE_6-1/100) przeznaczona jest do trwałego i bezpiecznego łączenia przewodów o przekroju 1 mm² z zaciskami śrubowymi M6. Wykonana z miedzi cynowanej galwanicznie z izolacją poliamidową, zapewnia doskonałą odporność termiczną w zakresie od -40°C do +125°C. Produkt dostarczany w opakowaniu zbiorczym 100 sztuk.

• Przekrój żyły 1 mm²: gwarantuje optymalny dobór końcówki do przewodu bez ryzyka niedokręcenia lub poluzowania połączenia.
• Otwór pod śrubę M6: pasuje do standardowych zacisków śrubowych w aparaturze modułowej, szynach i rozdzielnicach.
• Miedź cynowana galwanicznie: wysoka odporność na korozję i utlenianie oraz doskonałe przewodnictwo elektryczne.
• Izolacja poliamidowa: zwiększa odporność termiczną i mechaniczną, a kolor żółty (zgodny z normą dla przekroju 0,5-1 mm²) ułatwia identyfikację rozmiaru.
• Zakres temperatur pracy -40°C do +125°C: bezpieczne użytkowanie w trudnych warunkach środowiskowych, również w pobliżu źródeł ciepła.

Zgodność z Normami

Końcówka widełkowa KNE 6-1 została zaprojektowana i wyprodukowana zgodnie z wymaganiami normy DIN 46234, co potwierdza jej jakość, bezpieczeństwo i powtarzalność wymiarów. Produkt posiada znak CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Końcówka widełkowa izolowana KNE 6-1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i odporne na wibracje połączenie przewodu z zaciskiem śrubowym. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów.

• Łączenie przewodów z zaciskami śrubowymi aparatury modułowej (wyłączniki, styczniki, przekaźniki).
• Podłączanie przewodów do szyn zasilających i listew zaciskowych w rozdzielnicach elektrycznych.
• Montaż w szafach sterowniczych i automatyce przemysłowej – widełki ułatwiają szybkie odłączenie bez całkowitego wykręcania śruby.
• W instalacjach oświetleniowych i siłowych, gdzie wymagana jest wytrzymałość termiczna i mechaniczna połączenia.

Wskazówki Montażowe

Montaż końcówki widełkowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie znajduje się pod napięciem. Końcówkę należy zaciśnąć na przewodzie za pomocą zalecanego narzędzia do zaprasowywania (typ odpowiedni dla przekroju 1 mm²). Po zaprasowaniu sprawdź mechaniczne pewność połączenia. Dokręcając śrubę M6 stosuj moment obrotowy zgodny z dokumentacją producenta aparatu. Przekrój przewodu dobieraj do prądu obciążenia i temperatury otoczenia.

FAQ

• Czy końcówka KNE 6-1 nadaje się do przewodów linkowych? Tak, końcówka widełkowa jest przeznaczona do przewodów wielodrutowych (linka) o przekroju 1 mm². Przed zaprasowaniem nie trzeba usuwać izolacji – należy ją zdjąć na odpowiednią długość zgodnie z instrukcją.
• Jaki kolor izolacji ma końcówka dla przekroju 1 mm²? Dla przekroju 0,5–1 mm² stosuje się standardowo izolację w kolorze żółtym. Końcówka KNE 6-1 posiada właśnie żółtą tulejkę poliamidową.
• Czy mogę użyć końcówki KNE 6-1 z otworem M6 na śrubę M5? Nie zalecamy – otwór M6 jest dedykowany do śruby M6. Użycie mniejszej śruby może skutkować poluzowaniem połączenia. Dobieraj rozmiar końcówki do rozmiaru śruby.
