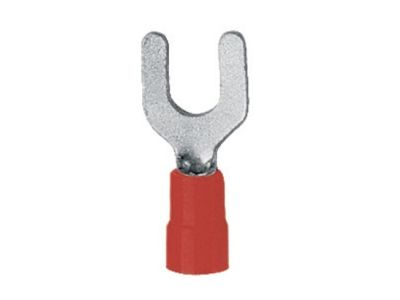

Końcówka aparatowa widełkowa izolowana KNE 5-1, przekrój: 1mm2, otwór pod śrubę M5 (opak 100szt) | KNE_5-1/100 Erko

Alternatywny kod produktu: KNE_5-1/100

Opis i Kluczowe Cechy

Końcówka aparatowa widełkowa izolowana KNE 5-1 (symbol KNE_5-1/100) to element łączeniowy przeznaczony do przewodów o przekroju 1 mm² z otworem pod śrubę M5. Wykonana z miedzi cynowanej galwanicznie z izolacją poliamidową zapewnia trwałe i bezpieczne połączenie w instalacjach elektrycznych. Opakowanie zawiera 100 sztuk.

• Miedź cynowana galwanicznie: doskonała przewodność elektryczna i odporność na korozję, co gwarantuje stabilne parametry połączenia przez długi czas.
• Izolacja poliamidowa: podwyższona odporność termiczna w zakresie od -40°C do +125°C, umożliwiająca pracę w zmiennych warunkach otoczenia.
• Otwór pod śrubę M5: dedykowany do montażu na zaciskach aparatury modułowej, wyłączników, styczników i listew zaciskowych.
• Przekrój 1 mm²: precyzyjne dopasowanie do żył miedzianych o tym przekroju, minimalizujące ryzyko poluzowania po zaprasowaniu.
• Pakiet 100 sztuk: wygodne zaopatrzenie magazynu i oszczędność czasu przy większych instalacjach.

Zgodność z Normami

Końcówka KNE 5-1 została zaprojektowana zgodnie z wymaganiami normy DIN 46234, co potwierdza jej parametry geometryczne i materiałowe. Produkt posiada certyfikat CE i spełnia europejskie standardy bezpieczeństwa.

Zastosowanie

Końcówki widełkowe izolowane KNE 5-1 znajdują zastosowanie wszędzie tam, gdzie wymagane jest pewne i szybkie połączenie przewodu z zaciskiem śrubowym lub szyną aparatu.

• Przyłączanie przewodów do wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach.
• Tworzenie odgałęzień i połączeń w puszkach instalacyjnych oraz listwach zaciskowych.
• Montaż w tablicach sterowniczych i szafach automatyki, gdzie przestrzeń montażowa jest ograniczona.
• Łączenie przewodów w układach sterowania oświetleniem, ogrzewaniem oraz sygnalizacją.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całym obwodzie. Przed zaprasowaniem należy dobrać odpowiednie narzędzie (zaciskarka dedykowana do końcówek izolowanych) zgodnie z zaleceniami producenta. Przekrój żyły przewodu musi odpowiadać parametrom końcówki (1 mm²). Po zaprasowaniu sprawdzić mechaniczne trzymanie izolacji oraz brak uszkodzeń tulejki. Moment dokręcania śruby M5 – zgodnie z dokumentacją urządzenia, do którego końcówka jest przykręcana.

FAQ

• W jakich kolorach występuje izolacja końcówek KNE? Końcówki KNE produkowane są z tulejkami w trzech kolorach: żółtym, czerwonym i niebieskim, które oznaczają zakres przekroju przewodu, do którego są przeznaczone.
• Jaki zakres temperatur pracy ma ta końcówka? Końcówka KNE 5-1 zachowuje pełną funkcjonalność w zakresie temperatur od -40°C do +125°C, co potwierdza jej izolacja poliamidowa.
• Jak dobrać odpowiednią końcówkę widełkową? Należy kierować się dwoma parametrami: przekrojem żyły przewodu oraz średnicą śruby / otworu w zacisku. Dla przewodu 1 mm² i śruby M5 właściwym wyborem jest końcówka KNE 5-1.
