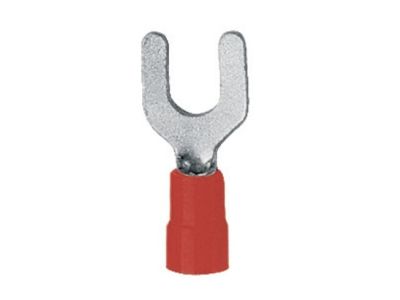

Końcówka aparatowa widełkowa izolowana KNE 4-1, przekrój: 1mm2, otwór pod śrubę M4 (opak 100szt) | KNE_4-1/100 Erko

Opis i Kluczowe Cechy

Końcówka aparatowa widełkowa izolowana KNE 4-1 to profesjonalny element osprzętu elektrotechnicznego, zaprojektowany przez renomowanego producenta ERKO z myślą o najwyższej niezawodności połączeń elektrycznych. Produkt został wykonany z wysokogatunkowej miedzi poddanej procesowi cynowania galwanicznego, co zapewnia doskonałą przewodność elektryczną oraz skuteczną ochronę przed korozją i utlenianiem materiału. Kluczowym atutem końcówki jest zastosowanie izolacji poliamidowej, która charakteryzuje się znacznie wyższą odpornością termiczną i mechaniczną w porównaniu do standardowego PVC. Dzięki temu element może pracować w ekstremalnych warunkach temperaturowych, zachowując trwałość w zakresie od -40°C do aż +125°C.

• Przekrój znamionowy: Przeznaczona do przewodów o przekroju 1 mm², co gwarantuje optymalne dopasowanie do żyły i stabilny przepływ prądu.
• Rozmiar otworu: Przystosowana pod śrubę M4, co umożliwia pewny montaż w aparatach elektrycznych i listwach zaciskowych.
• Konstrukcja widełkowa: Ułatwia szybki montaż i demontaż bez konieczności całkowitego wykręcania śruby zaciskowej.
• Izolacja poliamidowa: Zwiększa bezpieczeństwo pracy i odporność na przebicia oraz czynniki zewnętrzne.
• Opakowanie zbiorcze: Zestaw zawiera 100 sztuk, co stanowi ekonomiczne rozwiązanie dla instalatorów i prefabrykatorów rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z wymogami normy DIN 46234. Standard ten definiuje rygorystyczne parametry geometryczne oraz materiałowe dla końcówek kablowych bezlutowych, co daje gwarancję pełnej kompatybilności z profesjonalną aparaturą modułową i przemysłową. Wykorzystanie miedzi cynowanej galwanicznie oraz atestowanego poliamidu potwierdza wysoką jakość wykonania, niezbędną w wymagających aplikacjach inżynieryjnych.

Zastosowanie

Końcówki widełkowe KNE 4-1 znajdują szerokie zastosowanie w branży elektroinstalacyjnej oraz automatyce przemysłowej. Są idealnym rozwiązaniem wszędzie tam, gdzie wymagane jest trwałe i bezpieczne zakończenie żyły miedzianej typu linka przed podłączeniem jej do zacisków śrubowych. Najczęściej wykorzystuje się je w:

• Prefabrykacji szaf sterowniczych i rozdzielnic niskiego napięcia.
• Podłączaniu aparatury modułowej na szynach DIN.
• Instalacjach zasilających maszyny i urządzenia przemysłowe.
• Systemach sterowania, gdzie występują drgania (widełki zapobiegają wysunięciu się przewodu).

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia i uniknąć wzrostu rezystancji na styku, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy zdjąć izolację z przewodu na długości odpowiadającej tulejce końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików miedzianej linki.
• Proces zaprasowywania: Końcówkę należy połączyć z przewodem w sposób trwały poprzez proces zaprasowywania. Producent ERKO zaleca stosowanie dedykowanych narzędzi (prasek), które gwarantują powtarzalną siłę docisku i odpowiednią geometrię zakuwania.
• Dobór narzędzi: Użycie niewłaściwego narzędzia może prowadzić do przegrzewania się styku lub poluzowania przewodu w przyszłości.
• Montaż pod śrubę: Po zaprasowaniu, widełki należy wsunąć pod łeb śruby M4 i dokręcić z momentem zalecanym przez producenta danego aparatu elektrycznego.

FAQ

1. Czy końcówki KNE 4-1 można stosować z przewodami typu drut?
Końcówki tego typu są dedykowane przede wszystkim do przewodów typu linka. W przypadku drutu zaleca się inne metody łączenia, choć w specyficznych aplikacjach przemysłowych kluczowe jest zapewnienie odpowiedniego profilu zaprasowania.

2. Jaka jest różnica między izolacją poliamidową a PVC?
Poliamid stosowany w końcówkach ERKO oferuje znacznie szerszy zakres temperatur pracy (do +125°C) oraz lepszą odporność na pękanie i starzenie się materiału w porównaniu do standardowej izolacji PVC.

3. Czy kolor izolacji ma znaczenie?
Tak, kolory tulejek ułatwiają szybką identyfikację przekroju przewodu. W przypadku zakresu 0,5-1 mm² najczęściej spotykany jest kolor czerwony, co przyspiesza prace montażowe i minimalizuje ryzyko pomyłki.
