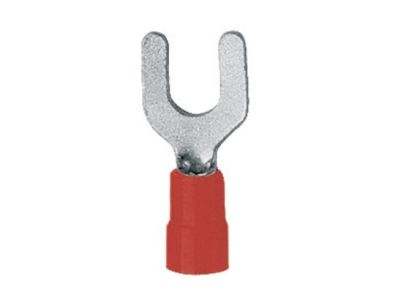

Końcówka aparatowa widełkowa izolowana KNE 3-1, przekrój: 1mm2, otwór pod śrubę M3 (opak 100szt) | KNE_3-1/100 Erko

Opis i Kluczowe Cechy

Końcówka aparatowa widełkowa izolowana KNE 3-1 to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany przez renomowanego producenta ERKO z myślą o najbardziej wymagających systemach połączeń. Produkt został wykonany z wysokogatunkowej miedzi cynowanej galwanicznie, co zapewnia doskonałą przewodność elektryczną oraz skuteczną ochronę przed korozją utleniającą. Przekrój znamionowy żyły wynoszący 1 mm² (dedykowany dla przedziału 0,5-1 mm²) gwarantuje stabilne parametry prądowe, minimalizując spadki napięcia na styku.

• Izolacja poliamidowa: Zastosowanie poliamidu zamiast standardowego PVC znacząco podnosi odporność termiczną elementu, pozwalając na bezpieczną pracę w ekstremalnym zakresie temperatur od -40°C do +125°C.
• Konstrukcja widełkowa: Specjalny kształt pod śrubę o rozmiarze M3 umożliwia szybki montaż i demontaż bez konieczności całkowitego wykręcania śruby z zacisku aparatowego.
• Trwałość mechaniczna: Proces cynowania galwanicznego zwiększa twardość powierzchniową i odporność na czynniki atmosferyczne.
• Opakowanie zbiorcze: Zestaw zawiera 100 sztuk, co stanowi optymalne rozwiązanie dla prefabrykacji rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w ścisłym oparciu o wymogi techniczne normy DIN 46234. Zgodność z tym standardem gwarantuje powtarzalność wymiarową oraz wysoką jakość wykonania części miedzianej, co jest kluczowe dla zapewnienia bezpieczeństwa przeciwpożarowego i niezawodności instalacji elektrycznych. Końcówki ERKO przechodzą rygorystyczne testy jakościowe, co potwierdza ich przydatność w profesjonalnych aplikacjach przemysłowych.

Zastosowanie

Końcówki widełkowe KNE 3-1 znajdują szerokie zastosowanie w branży elektro-technicznej, szczególnie tam, gdzie wymagana jest wysoka precyzja i odporność na zmienne warunki pracy. Są idealnym rozwiązaniem do:

• Podłączania aparatury modułowej w rozdzielnicach niskiego napięcia.
• Łączenia przewodów w układach sterowania i automatyki przemysłowej.
• Instalacji w miejscach narażonych na podwyższoną temperaturę otoczenia dzięki izolacji poliamidowej.
• Systemów wymagających częstych przeglądów i konserwacji połączeń śrubowych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego i mechanicznego, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 1 mm² należy zdjąć na długości odpowiadającej tulejce izolacyjnej końcówki, dbając o to, by nie uszkodzić poszczególnych drucików żyły.
• Proces zaprasowywania: Połączenie należy wykonać przy użyciu profesjonalnych prasek dedykowanych przez producenta ERKO. Tylko użycie właściwego narzędzia gwarantuje uzyskanie odpowiedniej siły docisku i trwałości połączenia.
• Montaż śrubowy: Widełki należy wsunąć pod łeb śruby M3 lub podkładkę dociskową, a następnie dokręcić z momentem zalecanym przez producenta danego aparatu elektrycznego.

FAQ

1. Czy końcówki KNE 3-1 można stosować w temperaturach powyżej 100°C?
Tak, dzięki zastosowaniu izolacji poliamidowej, końcówki te posiadają trwałość termiczną aż do +125°C, co wyróżnia je na tle standardowych końcówek z izolacją PVC.

2. Jaki kolor izolacji posiada ten konkretny model?
Końcówki dla przekroju 0,5-1 mm² są standardowo produkowane w kolorze czerwonym, co ułatwia szybką identyfikację przekroju żyły podczas prac montażowych.

3. Czy do zaprasowania wystarczą zwykłe kombinerki?
Nie, dla zapewnienia bezpieczeństwa i pełnej przewodności elektrycznej, producent zaleca stosowanie profesjonalnych narzędzi do zaprasowywania końcówek izolowanych, które zapewniają powtarzalny cykl zaciskania.
