Komplet okablowania układu nawrotnego dla DILM80-150, DILM150-XRL DILM | 101681 Eaton

Alternatywny kod produktu: DILM150-XRL

Opis i Kluczowe Cechy

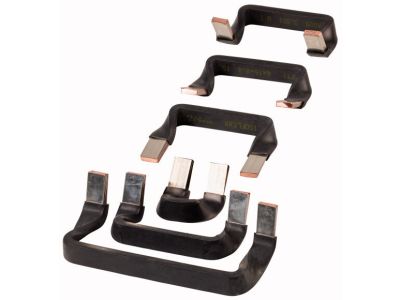

Komplet okablowania układu nawrotnego DILM150-XRL firmy Eaton (symbol 101681) to gotowy zestaw przewodów i trójbiegunowych zworek, dedykowany do styczników serii DILM80-150 oraz DILM150-XRL. Zapewnia szybkie, pewne i powtarzalne połączenie styczników w konfiguracji nawrotnej, co skraca czas montażu w rozdzielnicy i minimalizuje ryzyko pomyłek okablowania. Zestaw obejmuje trzy zworki przewodowe przystosowane do biegunów głównych, co gwarantuje prawidłową kolejność faz w układzie zmiany kierunku obrotów.

• Gotowe zworki trójbiegunowe: Skracają czas instalacji o nawet kilkadziesiąt minut – nie trzeba ciąć i zaciskać kabli na miejscu, a jednocześnie eliminują ryzyko błędów w podłączeniu faz.
• Dedykowany do styczników DILM80-150 i DILM150-XRL: Idealne dopasowanie mechaniczne i elektryczne – zworki są fabrycznie dobrane do rozstawu zacisków i prądów znamionowych tych styczników.
• Zgodność z układem nawrotnym: Zapewnia poprawną sekwencję przełączania dwóch styczników (kierunek lewo/prawo) bez ryzyka zwarcia międzyfazowego – konstrukcja przewodów uwzględnia izolację i wytrzymałość na napięcie robocze.
• Oszczędność miejsca w rozdzielnicy: Gotowe okablowanie jest zwarte i uporządkowane, co ułatwia prowadzenie pozostałych przewodów oraz obniża temperaturę w szafie sterowniczej.
• Materiał wysokiej jakości: Przewody miedziane w izolacji odpornej na temperaturę i drgania – trwałość porównywalna z żywotnością styczników Eaton serii DILM.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z ogólnymi wymaganiami norm europejskich (dyrektywa niskonapięciowa LVD) oraz posiada oznakowanie CE, świadczące o spełnieniu zasadniczych wymogów bezpieczeństwa. Jako część systemu styczników Eaton DILM, komponent spełnia standardy DIN w zakresie kompatybilności mechanicznej i elektrycznej.

Zastosowanie

Komplet okablowania DILM150-XRL stosuje się wszędzie tam, gdzie wymagana jest zmiana kierunku obrotów silnika trójfazowego – zarówno w nowych instalacjach, jak i podczas modernizacji istniejących układów sterowania.

• Sterowanie rewersyjne silników asynchronicznych w maszynach przemysłowych (obrabiarki, przenośniki, windy, pompy).
• Impulsowe załączanie obwodów nawrotnych za pomocą styczników DILM80-150 w szafach rozdzielczych i sterowniczych.
• Automatyka budynkowa – napędy bram, żaluzji, kurtyn powietrznych wymagających zmiany biegu.
• Modernizacja układów nawrotnych – szybka wymiana luźnych przewodów na fabryczny zestaw gwarantujący niezawodność.

Wskazówki Montażowe

Montaż i podłączenie kompletu okablowania może być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego układu i zabezpieczyć je przed przypadkowym załączeniem. Zworki przewodowe należy podłączyć do zacisków głównych styczników zgodnie ze schematem dołączonym do opakowania – kolejność faz ma kluczowe znaczenie dla poprawnej pracy nawrotnej. Przekrój przewodów w zestawie jest dobrany fabrycznie; przy łączeniu z dalszymi obwodami należy stosować przewody o przekroju dostosowanym do prądu znamionowego silnika. Moment dokręcania śrub zacisków styczników – zgodnie z dokumentacją techniczną danego modelu (zwykle 2–3 Nm). Po montażu zaleca się wykonanie próby obrotów z odłączonym obciążeniem mechanicznym.

FAQ

• Czy zestaw pasuje do styczników DILM80-150 innych producentów? Nie – komplet okablowania DILM150-XRL jest dedykowany wyłącznie do styczników Eaton serii DILM80-150 oraz DILM150-XRL. Próba montażu w innych modelach grozi uszkodzeniem mechanicznym lub zwarciem.
• Czy w zestawie znajduje się instrukcja montażu? Tak – opakowanie zawiera schemat podłączenia oraz wykaz styczników, do których zestaw jest przeznaczony. Przed instalacją należy zapoznać się z tą dokumentacją.
• Czy zworki przewodowe są oznaczone kolorystycznie dla poszczególnych faz? Zworki są zwykle czarne (lub szare) i nie posiadają indywidualnych oznaczeń faz – prawidłową kolejność ustala się na podstawie schematu. Dlatego zaleca się opisanie przewodów własnymi etykietami (L1, L2, L3) po zamontowaniu.
