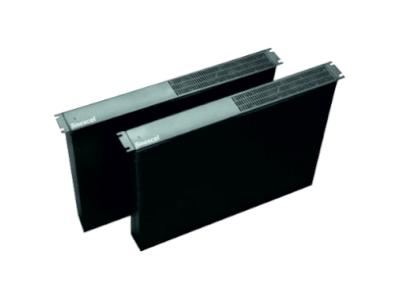

Kompensator aktywny z funkcją redukcji harmonicznych serii ASVG 10kVar, montaż naścienny, IP20 | ASVG 10KVAR SINEXCEL Aniro

Opis i Kluczowe Cechy

Kompensator aktywny serii ASVG o mocy 10 kVar marki ANIRO to zaawansowane urządzenie energoelektroniczne zaprojektowane do kompleksowej poprawy parametrów jakości energii elektrycznej. Urządzenie realizuje funkcję kompensacji mocy biernej o charakterze zarówno indukcyjnym, jak i pojemnościowym w ramach jednego modułu, co eliminuje konieczność stosowania tradycyjnych baterii kondensatorów i dławików kompensacyjnych. Kluczowym atutem systemu jest niezwykle krótki czas odpowiedzi, wynoszący poniżej 10 ms, co pozwala na błyskawiczną reakcję na dynamiczne zmiany współczynnika mocy cos(φ) indywidualnie w każdej z trzech faz.

• Redukcja harmonicznych: Urządzenie posiada funkcję aktywnego filtrowania wyższych harmonicznych rzędu 3, 5, 7, 11 oraz 13, co znacząco obniża poziom odkształceń prądu w sieci.
• Precyzyjna kontrola: Zintegrowany wyświetlacz LCD umożliwia pełną parametryzację urządzenia, podgląd parametrów sieciowych w czasie rzeczywistym oraz monitoring przebiegów prądów i napięć.
• Efektywność energetyczna: Dzięki eliminacji mocy biernej, kompensator ogranicza straty energii w instalacji oraz wydłuża żywotność transformatorów i kabli zasilających poprzez zmniejszenie ich obciążenia cieplnego.
• Stabilizacja napięcia: Praca urządzenia minimalizuje zjawisko migotania światła (flicker), co jest kluczowe w środowiskach z czułą aparaturą pomiarową i oświetleniem LED.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania w instalacjach niskiego napięcia. Stopień ochrony IP20 gwarantuje bezpieczną pracę wewnątrz budynków w odpowiednio przygotowanych rozdzielnicach lub obudowach. Kompensator ASVG wspiera utrzymanie parametrów jakości energii zgodnie z wymogami rozporządzeń systemowych oraz normy PN-EN 50160, co pozwala uniknąć kar umownych za pobór energii biernej indukcyjnej i pojemnościowej.

Zastosowanie

Kompensator ASVG 10kVar znajduje szerokie zastosowanie w nowoczesnych obiektach komercyjnych i przemysłowych, gdzie występują odbiorniki o nieliniowym i dynamicznym charakterze obciążenia. Jest idealnym rozwiązaniem dla:

• Biurowców i centrów danych wyposażonych w zasilacze UPS i rozbudowaną infrastrukturę IT.
• Zakładów produkcyjnych z parkiem maszynowym sterowanym falownikami i serwonapędami.
• Obiektów z dużą ilością oświetlenia LED, które generuje moc bierną pojemnościową.
• Infrastruktury ładowania pojazdów elektrycznych.
• Szpitali i laboratoriów, gdzie stabilność parametrów zasilania jest krytyczna dla pracy aparatury medycznej.

Wskazówki Montażowe

Montaż naścienny urządzenia wymaga zapewnienia odpowiedniej przestrzeni serwisowej oraz swobodnego przepływu powietrza dla systemu chłodzenia. Należy zwrócić szczególną uwagę na:

• Pozycjonowanie: Urządzenie należy montować pionowo na stabilnej konstrukcji nośnej, zachowując odstępy wentylacyjne określone w dokumentacji technicznej.
• Podłączenie przekładników: Prawidłowa praca wymaga precyzyjnego montażu przekładników prądowych (CT) na zasilaniu, z zachowaniem odpowiedniej polaryzacji i przypisania do faz.
• Zabezpieczenia: Obwód zasilający kompensator musi być wyposażony w odpowiednio dobrane zabezpieczenia nadprądowe oraz rozłącznik izolacyjny.
• Środowisko: Ze względu na stopień ochrony IP20, montaż powinien odbywać się w pomieszczeniach suchych i wolnych od pyłów przewodzących.

FAQ

1. Czy jeden moduł ASVG może kompensować jednocześnie moc indukcyjną i pojemnościową?
Tak, kompensator aktywny ASVG płynnie przechodzi między generowaniem mocy biernej indukcyjnej a pojemnościowej, utrzymując zadany parametr cos(φ) bliski jedności.

2. Jaka jest główna przewaga ASVG nad tradycyjną baterią kondensatorów?
Główną przewagą jest szybkość działania (poniżej 10ms vs kilka-kilkanaście sekund w układach stycznikowych), brak ryzyka wystąpienia rezonansu w sieci oraz możliwość jednoczesnej filtracji harmonicznych.

3. Czy urządzenie wymaga regularnej konserwacji?
Zaleca się okresową kontrolę drożności kanałów wentylacyjnych oraz sprawdzenie stabilności połączeń elektrycznych (moment dokręcania zacisków), aby zapewnić bezawaryjną pracę przez wiele lat.
