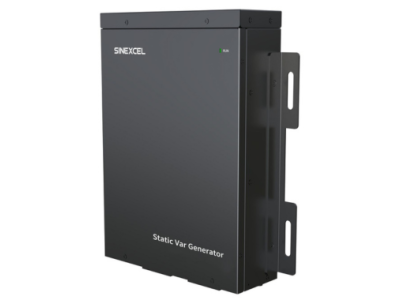

Kompensator aktywny mocy biernej SVG 3, 3kVar, 3x400V, naścienny, IP20, zintegrowane przekładniki | SVG 3 SINEXCEL Aniro

Opis i Kluczowe Cechy

Aktywny Kompensator Mocy Biernej Sinexcel SVG 3 marki ANIRO to zaawansowane technologicznie urządzenie energoelektroniczne, zaprojektowane z myślą o precyzyjnej optymalizacji parametrów sieci elektrycznej. Urządzenie dysponuje mocą znamionową wynoszącą 3 kVar, co pozwala na skuteczną eliminację opłat za energię bierną w mniejszych obiektach komercyjnych i przemysłowych. Dzięki zastosowaniu nowoczesnych algorytmów sterowania, SVG 3 umożliwia płynną kompensację zarówno mocy biernej indukcyjnej, jak i pojemnościowej, utrzymując współczynnik mocy cosφ na poziomie bliskim jedności.

• Dynamiczna reakcja: Urządzenie charakteryzuje się niezwykle krótkim czasem odpowiedzi na zmiany obciążenia, co jest kluczowe w instalacjach z odbiornikami o szybkozmiennym profilu zapotrzebowania na moc.
• Symetryzacja obciążenia: Model SVG 3 aktywnie eliminuje asymetrię prądów w sieciach trójfazowych, co przekłada się na mniejsze straty w przewodzie neutralnym oraz dłuższą żywotność transformatorów i silników.
• Zintegrowane przekładniki prądowe: Unikalna konstrukcja z wbudowanymi przekładnikami znacząco upraszcza proces instalacji, eliminując konieczność dobierania i montowania zewnętrznych komponentów pomiarowych.
• Kompaktowa obudowa: Naścienna konstrukcja o stopniu ochrony IP20 pozwala na oszczędność miejsca w rozdzielnicy i łatwy montaż wewnątrz budynków.
• Zdalne zarządzanie: Wbudowany moduł WiFi Access Point umożliwia szybką konfigurację i monitoring parametrów pracy urządzenia bez konieczności fizycznego podłączania kabli komunikacyjnych.

Zgodność z Normami

Kompensator aktywny SVG 3 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej (EMC). Urządzenie spełnia wymagania europejskich dyrektyw niskonapięciowych oraz norm dotyczących jakości energii w sieciach elektroenergetycznych. Dzięki precyzyjnej kontroli prądu wyjściowego, urządzenie nie wprowadza dodatkowych zakłóceń do sieci, co potwierdzają certyfikaty zgodności z normami zharmonizowanymi dla systemów aktywnego filtrowania i kompensacji.

Zastosowanie

Urządzenie znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie tradycyjne baterie kondensatorów okazują się niewystarczające lub zbyt wolne. Idealnie sprawdza się w:

• Małych zakładach produkcyjnych z parkiem maszynowym generującym zmienne obciążenie.
• Budynkach biurowych i serwerowniach, gdzie występuje duża ilość odbiorników nieliniowych i zasilaczy impulsowych generujących moc bierną pojemnościową.
• Obiektach handlowych wyposażonych w nowoczesne systemy oświetlenia LED oraz układy klimatyzacji.
• Instalacjach z fotowoltaiką, gdzie wymagana jest precyzyjna regulacja parametrów sieci w punkcie przyłączenia.

Wskazówki Montażowe

Montaż urządzenia SVG 3 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Należy zwrócić uwagę na następujące aspekty:

• Lokalizacja: Urządzenie przeznaczone jest do montażu naściennego wewnątrz pomieszczeń (IP20). Należy zapewnić odpowiednią przestrzeń wokół obudowy dla swobodnej cyrkulacji powietrza chłodzącego.
• Podłączenie elektryczne: Należy wykorzystać przewody o przekroju dostosowanym do prądu znamionowego urządzenia, dbając o poprawną kolejność faz (L1, L2, L3) oraz pewne połączenie przewodu ochronnego PE.
• Zintegrowane pomiary: Dzięki wbudowanym przekładnikom, przewody fazowe zasilające chroniony odbiór należy przeprowadzić bezpośrednio przez otwory pomiarowe w urządzeniu, co minimalizuje błędy montażowe.
• Konfiguracja: Po uruchomieniu należy połączyć się z punktem dostępowym WiFi urządzenia w celu przeprowadzenia kalibracji i ustawienia docelowego współczynnika mocy.

FAQ

1. Czy SVG 3 może zastąpić tradycyjną baterię kondensatorów?
Tak, kompensator aktywny jest znacznie bardziej precyzyjny i szybszy niż tradycyjne stopnie kondensatorowe, a dodatkowo potrafi kompensować moc pojemnościową (np. z oświetlenia LED), czego standardowe baterie nie potrafią bez dławików.

2. Czy urządzenie wymaga regularnego serwisowania?
Dzięki braku mechanicznych styczników i kondensatorów mocy o ograniczonej żywotności, SVG 3 jest urządzeniem niemal bezobsługowym. Zaleca się jedynie okresową kontrolę drożności kanałów wentylacyjnych.

3. Czy wbudowane przekładniki wystarczą do poprawnej pracy?
Tak, zintegrowane przekładniki prądowe są fabrycznie skalibrowane z elektroniką urządzenia, co gwarantuje najwyższą precyzję pomiaru i eliminuje potrzebę zakupu dodatkowych akcesoriów dla mocy do 3 kVar.
