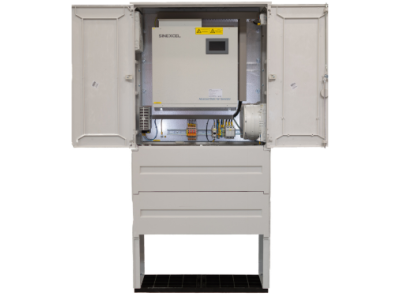

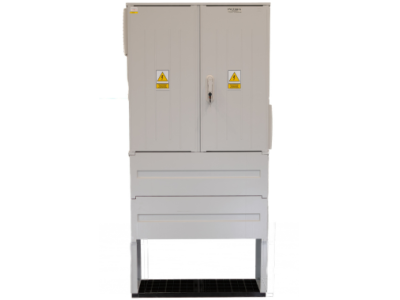

Kompensator aktywny mocy biernej ASVG 30 CABINET 30 kVar w obudowie IP44 | ASVG 30 CABINET Aniro

Opis i Kluczowe Cechy

Kompensator aktywny mocy biernej ASVG 30 CABINET marki ANIRO to zaawansowane urządzenie energoelektroniczne zaprojektowane do precyzyjnej regulacji parametrów sieci elektrycznej. Urządzenie dysponuje mocą znamionową 30 kVar i zostało zamknięte w wytrzymałej obudowie o stopniu ochrony IP44, co zapewnia skuteczną barierę przed pyłem oraz rozbryzgami wody, umożliwiając pracę w wymagających warunkach przemysłowych. Kluczową cechą systemu ASVG (Advanced Static Var Generator) jest zdolność do dwukierunkowej kompensacji mocy biernej – zarówno o charakterze indukcyjnym, jak i pojemnościowym – w ramach jednego, zintegrowanego modułu.

• Błyskawiczny czas odpowiedzi: System reaguje na dynamiczne zmiany współczynnika mocy cos(φ) w czasie krótszym niż 10 ms, co jest nieosiągalne dla tradycyjnych baterii kondensatorów.
• Niezależna regulacja fazowa: Urządzenie monitoruje i koryguje parametry indywidualnie dla każdej z trzech faz, eliminując asymetrię obciążenia.
• Filtracja wyższych harmonicznych: Poza kompensacją mocy biernej, ASVG 30 CABINET aktywnie redukuje zniekształcenia prądu dla harmonicznych rzędu 3, 5, 7, 11 oraz 13, znacząco poprawiając jakość energii.
• Zaawansowany interfejs HMI: Wbudowany wyświetlacz pozwala na pełną parametryzację, podgląd przebiegów prądów i napięć w czasie rzeczywistym oraz monitoring obciążenia sieci.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania w instalacjach niskiego napięcia. Obudowa o stopniu ochrony IP44 gwarantuje bezpieczeństwo eksploatacji w środowiskach o podwyższonym zapyleniu. Implementacja technologii ASVG wspiera zakłady przemysłowe w spełnianiu wymogów operatorów sieci dystrybucyjnych dotyczących dopuszczalnych poziomów poboru mocy biernej oraz limitów emisji harmonicznych do sieci zasilającej.

Zastosowanie

Kompensator ASVG 30 CABINET znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych, gdzie występują odbiorniki o nieliniowej charakterystyce pracy. Jest idealnym rozwiązaniem dla:

• Zakładów produkcyjnych: Wyposażonych w parki maszynowe z dużą ilością falowników i napędów o zmiennej prędkości.
• Obiektów komercyjnych: Takich jak biurowce czy centra danych, gdzie dominują zasilacze impulsowe i oświetlenie LED generujące moc bierną pojemnościową.
• Infrastruktury krytycznej: Gdzie stabilność napięcia i minimalizacja zjawiska migotania światła (flicker) są kluczowe dla ciągłości procesów.
• Systemów zasilania transformatorowego: Poprzez redukcję prądów biernych urządzenie wydłuża żywotność transformatorów i ogranicza straty energii na przesyle.

Wskazówki Montażowe

Montaż kompensatora ASVG 30 CABINET powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy zwrócić szczególną uwagę na:

• Lokalizację: Zapewnienie odpowiedniej przestrzeni wokół obudowy IP44 dla swobodnej cyrkulacji powietrza i efektywnego odprowadzania ciepła z modułów energoelektronicznych.
• Podłączenie przekładników prądowych: Prawidłowe umiejscowienie i polaryzacja przekładników są niezbędne do poprawnego odczytu parametrów sieci przez układ sterowania.
• Zabezpieczenia: Dobór odpowiednich zabezpieczeń nadprądowych oraz przekrojów przewodów zasilających, dostosowanych do mocy 30 kVar, aby zminimalizować spadki napięcia.
• Konfigurację: Pierwsze uruchomienie powinno obejmować kalibrację przekładników oraz ustawienie docelowego cos(φ) za pomocą panelu dotykowego.

FAQ

• Czy urządzenie zastępuje tradycyjną baterię kondensatorów? Tak, ASVG jest rozwiązaniem znacznie nowocześniejszym. W przeciwieństwie do baterii kondensatorów, nie posiada stopni mechanicznych, nie generuje stanów nieustalonych podczas załączania i kompensuje moc bierną płynnie (bezstopniowo).
• Czy ASVG 30 CABINET poradzi sobie z mocą bierną pojemnościową? Tak, urządzenie generuje prąd kompensujący w pełnym zakresie 360 stopni, co pozwala na eliminację zarówno mocy biernej indukcyjnej, jak i pojemnościowej (np. generowanej przez długie linie kablowe lub oświetlenie LED).
• Jaka jest trwałość urządzenia w porównaniu do rozwiązań klasycznych? Dzięki wyeliminowaniu styczników i kondensatorów mocy, które ulegają degradacji, kompensator aktywny charakteryzuje się znacznie dłuższą żywotnością i niższymi kosztami eksploatacji (OPEX).
