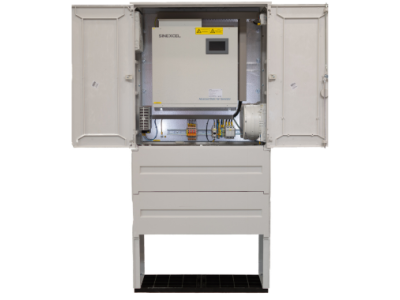

Kompensator aktywny mocy biernej ASVG 15 CABINET 15 kVar w obudowie IP44 | ASVG 15 CABINET Aniro

Opis i Kluczowe Cechy

Kompensator aktywny mocy biernej ASVG 15 CABINET marki ANIRO to zaawansowane urządzenie energoelektroniczne zaprojektowane do precyzyjnej regulacji parametrów sieci elektrycznej. Urządzenie o mocy znamionowej 15 kVar pozwala na jednoczesną kompensację mocy biernej o charakterze indukcyjnym oraz pojemnościowym w ramach jednego modułu. Dzięki zastosowaniu nowoczesnych układów energoelektronicznych, system charakteryzuje się niezwykle krótkim czasem odpowiedzi, wynoszącym poniżej 10 ms, co umożliwia natychmiastową reakcję na dynamiczne zmiany współczynnika mocy cos(φ) indywidualnie w każdej z trzech faz.

• Wszechstronność: Możliwość kompensacji obu rodzajów mocy biernej (L i C) eliminuje potrzebę stosowania tradycyjnych baterii kondensatorów i dławików kompensacyjnych.
• Filtracja harmonicznych: Urządzenie posiada funkcję aktywnego filtrowania wyższych harmonicznych prądu (rzędu 3, 5, 7, 11 oraz 13), co znacząco poprawia jakość energii w obiekcie.
• Interfejs użytkownika: Zintegrowany wyświetlacz LCD umożliwia pełną parametryzację, podgląd parametrów sieci w czasie rzeczywistym oraz monitoring przebiegów prądów i napięć (oscyloskop).

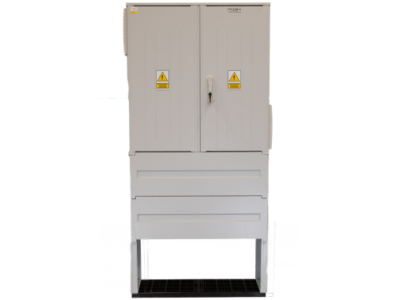

• Stopień ochrony IP44: Obudowa typu CABINET zapewnia podwyższoną odporność na czynniki zewnętrzne, co pozwala na montaż w wymagających środowiskach przemysłowych.

Zgodność z Normami

Urządzenie ASVG 15 CABINET zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania aparatury niskiego napięcia. Spełnia wymagania w zakresie ograniczania emisji harmonicznych do sieci zasilającej oraz stabilizacji parametrów jakościowych energii elektrycznej, co jest kluczowe dla zachowania ciągłości procesów technologicznych i uniknięcia kar nakładanych przez dostawców energii za przekroczenia poboru mocy biernej.

Zastosowanie

Kompensator aktywny ASVG znajduje szerokie zastosowanie w nowoczesnych instalacjach budynkowych i przemysłowych, gdzie występują odbiorniki o nieliniowej charakterystyce obciążenia. Jest idealnym rozwiązaniem dla:

• Zakładów produkcyjnych z parkiem maszynowym sterowanym przez falowniki i serwonapędy.
• Biurowców i centrów danych (Data Center), gdzie występuje duża ilość zasilaczy impulsowych i oświetlenia LED generującego moc bierną pojemnościową.
• Infrastruktury krytycznej wymagającej stabilnego napięcia i minimalizacji zjawiska migotania światła (flicker).
• Obiektów dążących do wydłużenia żywotności transformatorów poprzez redukcję strat energii i ograniczenie ich nagrzewania się.

Wskazówki Montażowe

Montaż urządzenia w obudowie typu CABINET powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Należy zwrócić uwagę na następujące aspekty:

• Lokalizacja: Zapewnienie odpowiedniej przestrzeni wokół obudowy IP44 dla swobodnej cyrkulacji powietrza chłodzącego moduły mocy.
• Podłączenie: Przewody zasilające muszą być dobrane zgodnie z obciążalnością prądową dla mocy 15 kVar, z uwzględnieniem odpowiedniego momentu dokręcania zacisków śrubowych.
• Przekładniki prądowe: Prawidłowe umiejscowienie i polaryzacja przekładników pomiarowych są niezbędne dla poprawnej analizy wektora prądu przez sterownik ASVG.
• Uziemienie: Obudowa musi zostać trwale połączona z szyną wyrównawczą obiektu w celu zapewnienia ochrony przeciwporażeniowej.

FAQ

1. Czy ASVG 15 CABINET może zastąpić tradycyjną baterię kondensatorów?
Tak, kompensator aktywny jest znacznie bardziej efektywnym rozwiązaniem, ponieważ działa bezstopniowo i reaguje w czasie rzeczywistym, co jest niemożliwe dla układów stycznikowych.

2. Jakie harmoniczne filtruje to urządzenie?
Model ten skutecznie redukuje harmoniczne rzędu 3, 5, 7, 11 oraz 13, co pozwala na oczyszczenie sieci z zakłóceń generowanych przez nieliniowe odbiorniki.

3. Czy stopień ochrony IP44 pozwala na montaż na zewnątrz?
Stopień IP44 chroni przed drobinami ciał stałych oraz bryzgami wody, jednak w przypadku montażu zewnętrznego zaleca się stosowanie dodatkowego zadaszenia lub lokalizację pod wiatą, aby uniknąć bezpośredniego narażenia na ekstremalne warunki atmosferyczne.
