Kombinacja nawrotna AC-3, 4kW/400V DC24V 3pol. S00 | 3RA2316-8XB30-1BB4 Siemens

Alternatywny kod produktu: 3RA23168XB301BB4

Opis i Kluczowe Cechy

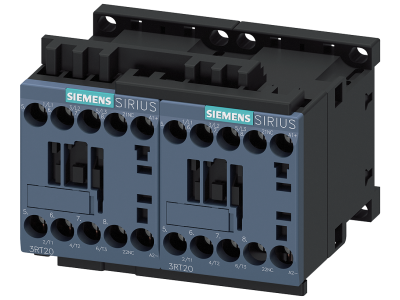

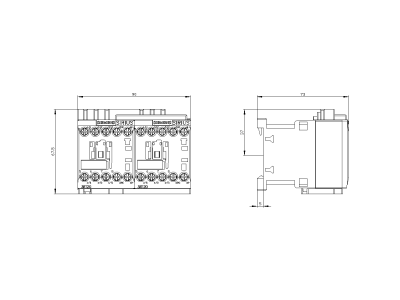

Kombinacja nawrotna Siemens SIRIUS 3RA2316-8XB30-1BB4 przeznaczona jest do sterowania silnikami w układach wymagających zmiany kierunku obrotów. Urządzenie w wielkości S00 pracuje w kategorii AC-3 przy mocy 4 kW / 400 V AC, a jego cewka sterująca zasilana jest napięciem stałym 24 V DC. Trzybiegunowa konstrukcja oraz fabrycznie połączone i zablokowane mechanicznie oraz elektrycznie styczniki 3RT2 gwarantują niezawodną pracę w aplikacjach nawrotnych bez ryzyka przypadkowego załączenia obu kierunków jednocześnie.

• Kategoria pracy AC-3, moc 4 kW / 400 V: Przeznaczona do przełączania silników indukcyjnych z uwzględnieniem rozruchu i zatrzymania – zapewnia bezpieczną zmianę kierunku obrotów.
• Napięcie sterowania DC 24 V: Umożliwia bezpośrednie sterowanie z systemów automatyki (PLC) oraz przekaźników, bez potrzeby stosowania dodatkowego zasilacza AC.

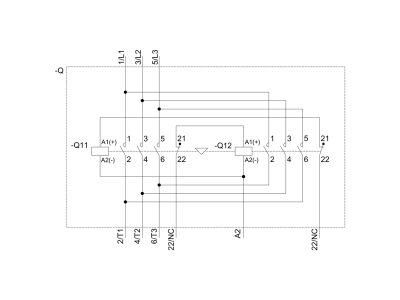

• Fabryczne okablowanie i blokada mechaniczno-elektryczna: Eliminuje konieczność ręcznego łączenia styczników i ryzyko pomyłki – gotowe rozwiązanie typu plug-and-play zwiększające bezpieczeństwo instalacji.
• Wielkość S00, 3 bieguny: Kompaktowa obudowa oszczędza miejsce na szynie TH35, a trzy zestyków główne pozwalają na przełączanie trzech faz w standardowych sieciach trójfazowych.
• Gotowość do pracy z silnikami IE3/IE4: Konstrukcja dostosowana do współczesnych standardów efektywności energetycznej – bezproblemowa współpraca z silnikami wysokosprawnymi.

Zgodność z Normami

Kombinacja nawrotna 3RA23 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jej dopuszczenie na rynkach globalnych. Posiada oznaczenie CE i jest zgodna z obowiązującymi dyrektywami Unii Europejskiej. Producent deklaruje zgodność z serią norm IEC/EN 60947 (bez podania konkretnych numerów w dostarczonych danych) oraz z wymaganiami dla kategorii AC-3.

Zastosowanie

Kombinacja nawrotna Siemens 3RA2316 dedykowana jest do aplikacji, w których konieczna jest zmiana kierunku obrotów silnika, szczególnie w układach automatyki przemysłowej i budynkowej. Sprawdza się wszędzie tam, gdzie ważne jest szybkie i bezpieczne przełączanie kierunku bez stosowania zewnętrznych przekaźników blokujących.

• Sterowanie rewersyjne napędów w przenośnikach taśmowych, bramach, podnośnikach i suwnicach.
• Impulsowe przełączanie kierunku obrotów w maszynach pakujących, mieszalnikach i pompach.
• Współpraca z PLC i przekaźnikami w szafach sterowniczych – bezpośrednie sterowanie napięciem DC 24 V.
• Zastosowanie w systemach automatyki budynkowej (np. nawrotne napędy wentylatorów, żaluzji).

Wskazówki Montażowe

Montaż i serwis kombinacji nawrotnej 3RA23 mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub przykręcenia do podłoża. Należy stosować moment dokręcania zgodny z dokumentacją producenta (dla przyłączy śrubowych – typowo w zakresie 0,8–1,2 Nm, w zależności od przekroju). Przekrój przewodów dobierać do obciążenia prądowego i temperatury otoczenia zgodnie z normami instalacyjnymi. Dla zachowania pełnej blokady nie modyfikować fabrycznego okablowania wewnętrznego.

FAQ

• Czy kombinacja nawrotna 3RA2316 jest przystosowana do pracy z sygnalizacją LED lub podświetleniem przycisków? W dostarczonych danych nie wskazano wyposażenia w podświetlenie. Do sterowania cewką DC 24 V można użyć konwencjonalnych przekaźników lub wyjść tranzystorowych PLC. Ewentualne sygnalizatory LED należy dobrać zewnętrznie zgodnie z napięciem i prądem obwodu sterowniczego.
• Jaki stopień ochrony posiada to urządzenie? Dane producenta nie podają konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicach oferuje ochronę IP20 (ochrona przed dotykiem palcem). Przy instalacji w środowisku o podwyższonej wilgotności lub zapyleniu zaleca się stosowanie obudowy o wyższym IP.
• Czy styczniki w kombinacji nawrotnej pracują w trybie ciągłym czy dorywczym? Kategoria AC-3 określa pracę dorywczą – załączanie i wyłączanie silnika podczas rozruchu oraz w trakcie pracy. Producent dopuszcza pracę ciągłą przy obciążeniu znamionowym, jednak należy uwzględnić wytyczne dotyczące cyklu załączeń i temperatury otoczenia (szczegóły w karcie katalogowej).
