Kolumna sygnalizacyjna 8WD4, puszka do stopy, boczne wypr. Kabla | 8WD4308-0DD Siemens

Alternatywny kod produktu: 8WD43080DD

Opis i Kluczowe Cechy

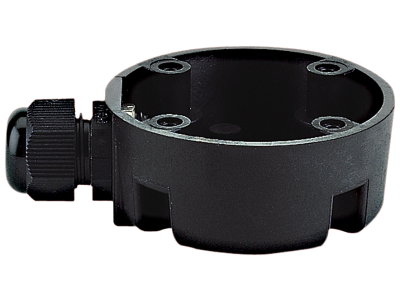

Puszka do stopy kolumny sygnalizacyjnej 8WD4 (symbol 8WD4308-0DD) firmy Siemens to akcesorium przeznaczone do modułowych kolumn sygnalizacyjnych serii SIRIUS 8WD. Umożliwia boczne wyprowadzenie kabla, co ułatwia prowadzenie instalacji w ciasnych przestrzeniach. Puszka może być stosowana zarówno z podstawą stopą, jak i bez niej, zwiększając elastyczność montażu. Przystosowana do kolumn o średnicy 50 mm i 70 mm.

• Boczne wyprowadzenie kabla: Ułatwia podłączenie przewodów w ograniczonej przestrzeni rozdzielnicy lub szafy sterowniczej, redukując ryzyko zagięcia przewodów.
• Możliwość montażu bez stopy: Pozwala na bezpośrednie osadzenie puszki na obudowie, co skraca czas instalacji i minimalizuje liczbę elementów.
• Kompatybilność z kolumnami 50 mm i 70 mm: Uniwersalne dopasowanie do dwóch popularnych średnic modułów sygnalizacyjnych serii 8WD.
• Przeznaczenie dla serii SIRIUS 8WD: Zapewnia niezawodne połączenie mechaniczne i elektryczne z pozostałymi elementami systemu (moduły świetlne, dźwiękowe, sterowniki).
• Solidne wykonanie Siemens: Gwarancja trwałości i odporności na wibracje oraz obciążenia typowe dla środowisk przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jako element systemu kolumn sygnalizacyjnych SIRIUS 8WD spełnia standardy bezpieczeństwa wymagane w aplikacjach przemysłowych i budynkowych.

Zastosowanie

Puszka do stopy 8WD4308-0DD znajduje zastosowanie wszędzie tam, gdzie wymagana jest czytelna sygnalizacja optyczna lub akustyczna w systemach automatyki, maszyn i urządzeń. Umożliwia szybkie i estetyczne wyprowadzenie kabli w miejscach o ograniczonej przestrzeni instalacyjnej.

• Rozdzielnice przemysłowe i szafy sterownicze – boczne wyprowadzenie kabla ułatwia prowadzenie przewodów między modułami zasilania a sygnalizatorami.
• Linie produkcyjne i stanowiska montażowe – montaż puszki bez stopy skraca czas instalacji w miejscach, gdzie stopa nie jest wymagana.
• Systemy przywoławcze i alarmowe w budynkach – uniwersalna kompatybilność z kolumnami 50 i 70 mm pozwala na łatwe łączenie z różnymi komponentami sygnalizacji.
• Automatyka budynkowa (BMS) – puszka stanowi praktyczne rozwiązanie do wyprowadzenia kabli sygnałowych w widocznych lokalizacjach, zachowując estetykę instalacji.

Wskazówki Montażowe

Montaż puszki do stopy kolumny sygnalizacyjnej 8WD4 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Puszka mocowana jest mechanicznie do stopy kolumny (lub bezpośrednio do obudowy w przypadku montażu bez stopy) za pomocą elementów złącznych dostarczonych w zestawie. Wszelkie połączenia przewodów należy wykonać zgodnie z dokumentacją techniczną producenta, z zachowaniem odpowiedniego przekroju kabla oraz momentu dokręcania zacisków. Montaż na szynie DIN TH35 jest możliwy wyłącznie przy użyciu dedykowanej stopy podstawowej.

FAQ

• Czy puszka 8WD4308-0DD może być używana bez stopy podstawowej? Tak, produkt został zaprojektowany z możliwością montażu bez stopy – wówczas przykręcany jest bezpośrednio do powierzchni obudowy. Umożliwia to oszczędność miejsca i upraszcza instalację w określonych konfiguracjach.
• Jaki stopień ochrony IP ma ta puszka? Producent nie podaje w specyfikacji konkretnego stopnia ochrony IP dla tego akcesorium. Ostateczny stopień ochrony całej kolumny sygnalizacyjnej zależy od użytej podstawy (stopy) oraz sposobu montażu. W razie potrzeby należy sprawdzić kartę katalogową całego systemu 8WD.
• Czy puszka posiada podświetlenie lub wbudowany moduł sygnalizacyjny? Nie, jest to wyłącznie element przyłączeniowo-montażowy (puszka do stopy) służący do wyprowadzenia kabla. Nie zawiera źródeł światła ani dźwięku. Do sygnalizacji należy dobrać odpowiednie moduły świetlne lub dźwiękowe z rodziny 8WD.
