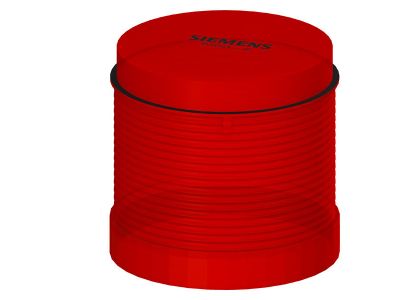

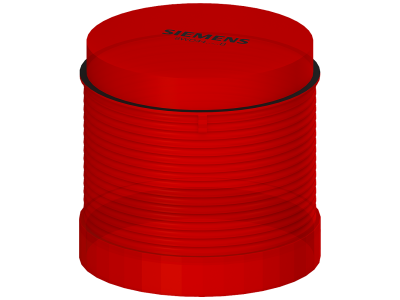

Kolumna sygnalizacyjna 70MM światło migowe LED, czerwona, 24V AC/DC | 8WD4420-5BB Siemens

Alternatywny kod produktu: 8WD44205BB

Opis i Kluczowe Cechy

Kolumna sygnalizacyjna o średnicy 70 mm z migowym źródłem światła LED w kolorze czerwonym, zasilana napięciem 24 V AC/DC, oznaczona symbolem 8WD4420-5BB. Zintegrowany układ migający zapewnia dynamiczną sygnalizację optyczną, skutecznie przyciągając uwagę operatora w warunkach przemysłowych i budynkowych. Kompaktowa obudowa o wysokości 70 mm ułatwia montaż w ograniczonej przestrzeni, a niskie napięcie zasilania zwiększa bezpieczeństwo obsługi.

• Migowe światło LED w kolorze czerwonym: Dynamiczny sygnał ostrzegawczy doskonale widoczny nawet w jasnym otoczeniu, minimalizujący ryzyko przeoczenia alarmu.
• Napięcie zasilania 24 V AC/DC: Uniwersalne dopasowanie do typowych instalacji sterowniczych i automatyki – możliwość stosowania zarówno w obwodach prądu stałego, jak i przemiennego.
• Średnica 70 mm / wysokość 70 mm: Zrównoważone wymiary umożliwiające montaż w standardowych otworach panelowych oraz na szynie DIN z użyciem odpowiednich adapterów (brak w zestawie).
• Technologia LED: Długa żywotność źródła światła (nawet do 50 000 h), niski pobór mocy oraz odporność na wstrząsy i drgania.
• Sygnalizacja bezprzerwowa: Migający tryb pracy (wbudowany generator) eliminuje konieczność stosowania zewnętrznych przekaźników czasowych – prosta integracja z systemem alarmowym.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zaprojektowany zgodnie z ogólnymi normami dotyczącymi urządzeń sygnalizacyjnych stosowanych w instalacjach elektrycznych niskiego napięcia. Wykonany z materiałów o właściwościach samogasnących (klasa V-2).

Zastosowanie

Kolumna sygnalizacyjna LED 8WD4420-5BB znajduje zastosowanie wszędzie tam, gdzie konieczne jest wyraźne, dynamiczne oznaczanie stanów krytycznych, alarmów lub procesów. Dzięki kompaktowym rozmiarom i uniwersalnemu napięciu może być stosowana zarówno w maszynach, jak i w systemach automatyki budynkowej.

• Sygnął optyczny w szafach sterowniczych – informacja o awarii lub zakończeniu cyklu pracy.
• Ostrzeganie o niebezpieczeństwie w strefach produkcyjnych i magazynowych (np. włączona maszyna, ruchomy element).
• Element systemów przywoławczych w budynkach użyteczności publicznej – wizualne potwierdzenie zgłoszenia.
• Wizualizacja stanu procesów w instalacjach przemysłowych – np. praca/postać/przesterowanie.

Wskazówki Montażowe

Montaż kolumny sygnalizacyjnej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV) po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na panelu (otwór Ø 22 mm) lub na szynie DIN TH35 (przy użyciu dedykowanego adaptera, nie wchodzącego w skład dostawy). Należy stosować przewody o przekroju dostosowanym do prądu obciążenia – maksymalnie 0,75 mm² dla zacisków śrubowych. Moment dokręcania śrub zaciskowych nie powinien przekraczać 0,5 Nm. Przed podaniem napięcia sprawdzić polaryzację (24 V DC) lub brak polaryzacji (24 V AC).

FAQ

• Czy światło można ustawić w tryb stały (bez migania)? Nie – kolumna wyposażona jest w wbudowany generator sygnału migowego i pracuje wyłącznie w trybie migania. Nie ma możliwości zmiany na światło ciągłe.
• Jaki stopień ochrony ma to urządzenie? W dostarczonych danych nie podano stopnia ochrony IP. Typowo dla modułów sygnalizacyjnych stosowanych wewnątrz rozdzielnic przyjmuje się IP20. W przypadku montażu na zewnątrz wymagana jest dodatkowa obudowa.
• Czy można podłączyć kolumnę bezpośrednio do wyjścia przekaźnika 24 V DC? Tak, urządzenie pracuje poprawnie zarówno przy napięciu stałym, jak i przemiennym 24 V. Należy jednak pamiętać, że prąd pobierany przez diodę LED jest niewielki (około 20 mA), więc należy dobrać odpowiednie zabezpieczenie zwarciowe (bezpiecznik 0,5 A).
