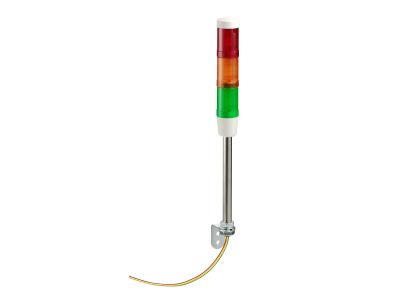

Kolumna świetlna Harmony XVM bez buczka fi45 trzykolorowa światło ciągłe 24V montowana pionowo | XVMB1RAG Schneider Electric

Opis i Kluczowe Cechy

Kolumna świetlna Harmony XVM firmy Schneider Electric, model XVMB1RAG, to trzykolorowa sygnalizacja wizualna o średnicy 45 mm, przeznaczona do montażu pionowego. Dzięki zastosowaniu diod LED i napięciu 24 V DC zapewnia wyraźną, stałą informację optyczną przy niskim poborze energii i bezpiecznym poziomie napięcia.

• Trzy kolory LED (czerwony/zielony/żółty): umożliwiają rozróżnienie co najmniej trzech stanów roboczych (np. praca, błąd, gotowość) – jedna kolumna wystarcza do podstawowej sygnalizacji.
• Średnica 45 mm: duża soczewka zapewnia doskonałą widoczność z różnych kątów nawet w odległości kilku metrów, co jest kluczowe w hałaśliwym otoczeniu produkcyjnym.
• Napięcie zasilania 24 V DC: bezpieczne napięcie niskie umożliwia podłączenie bezpośrednio do sterowników PLC lub zasilaczy SELV bez ryzyka porażenia w standardowych aplikacjach.
• Światło ciągłe (brak migania): stały sygnał wizualny nie męczy wzroku i jednoznacznie informuje o stanie bez interpretacji sekwencji – idealny do sygnalizacji stanów ustalonych.
• Brak sygnalizacji dźwiękowej: model przeznaczony wyłącznie do komunikacji wizualnej, co redukuje koszty i eliminuje zakłócenia akustyczne w cichych strefach.

Zgodność z Normami

Kolumna świetlna XVMB1RAG została zaprojektowana zgodnie z europejskimi wymaganiami dla urządzeń sygnalizacyjnych w automatyce. Posiada oznaczenie CE, co potwierdza spełnienie odpowiednich dyrektyw unijnych. Montaż i eksploatacja muszą odbywać się zgodnie z instrukcją producenta oraz obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Kolumna świetlna Harmony XVM sprawdza się wszędzie tam, gdzie potrzeba szybkiej, nieinwazyjnej informacji o stanie procesu lub urządzenia. Dzięki niewielkim rozmiarom i niskiemu napięciu pasuje zarówno do przemysłowych szaf sterowniczych, jak i maszyn w linii produkcyjnej.

• Sygnalizacja stanu pracy maszyny (np. tryb automatyczny, ręczny, awaria) w przemyśle wytwórczym.
• Wskazywanie statusu linii montażowej lub procesu transportowego (praca/postój/alarm).
• Element systemów przywoławczych w biurach open space (np. wolne/zajęte/helpdesk).
• Monitorowanie stanu urządzeń w szafach sterowniczych – kompaktowa sygnalizacja na panelu drzwiowym.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie kolumny świetlnej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Kolumnę montuje się pionowo na powierzchni o odpowiedniej wytrzymałości mechanicznej (zalecane otwory montażowe lub adapter). Zasilanie 24 V DC należy doprowadzić przewodem o przekroju dostosowanym do obciążenia (typowy prąd LED – uwzględnić wszystkie segmenty) i zabezpieczyć zgodnie z dokumentacją. W przypadku wątpliwości co do środowiska (wilgoć, zapylenie) należy sprawdzić stopień ochrony obudowy – dane dostępne w karcie katalogowej producenta.

FAQ

• Czy kolumna wymaga dodatkowego sterownika do zmiany kolorów? Tak, kolumna nie posiada wbudowanego kontrolera – każdy kolor (czerwony, zielony, żółty) jest sterowany oddzielnym wejściem napięciowym. Do zmiany kolorów potrzebny jest zewnętrzny sygnał (np. z PLC, przekaźników lub przełączników).
• Jakie jest napięcie zasilania i czy może być AC? W modelu XVMB1RAG podano napięcie 24 V – w konstrukcji typowo stosuje się zasilanie stałe (DC) do sterowania diodami LED. W razie potrzeby użycia napięcia przemiennego należy skonsultować się z producentem.
• Czy kolumna emituje dźwięk? Nie, jest to wersja wyłącznie wizualna (bez buczka). Jeśli potrzebna jest sygnalizacja dźwiękowa, należy wybrać model z przetwornikiem piezoelektrycznym z serii Harmony XVM.
