Klucz sterowniczy do łącznika LS-ZBZ, LS-XNG-ZBZ LS-Titan | 106834 Eaton

Alternatywny kod produktu: LS-XNG-ZBZ

Opis i Kluczowe Cechy

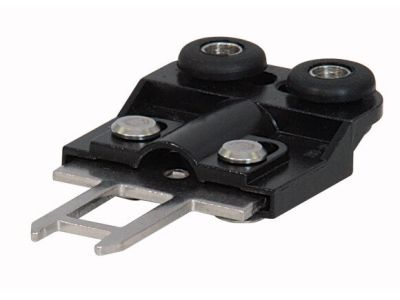

Klucz sterowniczy LS (symbol 106834) przeznaczony do współpracy z łącznikami bezpieczeństwa LS-ZBZ, LS-XNG-ZBZ oraz LS-Titan. Stanowi element uruchamiający elektromagnetyczną blokadę drzwi, umożliwiający realizację funkcji wyłącznika zasilania ZBZ. Dzięki stopniowi ochrony IP65 urządzenie jest odporne na wnikanie kurzu i wody, co pozwala na stosowanie w trudnych warunkach przemysłowych.

• Stopień ochrony IP65: Odporność na wnikanie pyłu i strug wody – gwarantuje niezawodne działanie w zapylonym i wilgotnym środowisku produkcyjnym.
• Norma IEC EN 60947-5-1: Zgodność z międzynarodowym standardem dla łączników sterowniczych i elementów uruchamiających, co potwierdza bezpieczeństwo i kompatybilność systemową.
• Aprobata GS-ET-19: Certyfikowany przez towarzystwo ubezpieczeniowe od odpowiedzialności cywilnej pracodawców – dodatkowe zabezpieczenie dla personelu i procesów produkcyjnych.
• Blokada sprężynowa: Mechanizm zapewniający bezpieczne zamknięcie drzwi ochronnych nawet przy zaniku napięcia – ochrona personelu w sytuacjach awaryjnych.
• Dwie zasady działania: Możliwość wykorzystania siły magnetycznej lub blokady sprężynowej – elastyczność w dostosowaniu do wymogów konkretnej aplikacji.

Zgodność z Normami

Produkt spełnia wymagania normy IEC EN 60947-5-1 dotyczącej łączników sterowniczych i elementów uruchamiających. Posiada stopień ochrony IP65 oraz aprobatę GS-ET-19 niemieckiego towarzystwa ubezpieczeniowego od odpowiedzialności cywilnej pracodawców. Urządzenie opatrzone jest znakiem CE i dopuszczone do obrotu na rynkach światowych.

Zastosowanie

Klucz sterowniczy 106834 zaprojektowano jako element uruchamiający do elektromagnetycznej blokady drzwi w systemach bezpieczeństwa maszyn i linii produkcyjnych. Sprawdza się w instalacjach wymagających niezawodnego wyłącznika zasilania ZBZ.

• Blokada i zabezpieczenie drzwi ochronnych w obudowach maszyn przemysłowych.
• Realizacja funkcji wyłącznika zasilania ZBZ w układach sterowania bezpieczeństwem.
• Zabezpieczenie dostępu do stref niebezpiecznych w automatyce fabrycznej i magazynowej.
• Awaryjne odcięcie zasilania z wykorzystaniem blokady sprężynowej – ochrona personelu przy zaniku napięcia.

Wskazówki Montażowe

Montaż i podłączenie klucza sterowniczego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Element należy zamontować zgodnie z instrukcją producenta dołączoną do łącznika LS-ZBZ/LS-XNG-ZBZ/LS-Titan. Przekroje przewodów oraz momenty dokręcania zacisków stosować według dokumentacji technicznej urządzenia współpracującego. Zaleca się użycie szyny montażowej TH35 lub mocowania bezpośredniego – w zależności od konfiguracji łącznika.

FAQ

• Czy klucz sterowniczy posiada podświetlenie LED? W dostępnych danych technicznych nie zamieszczono informacji o podświetleniu. Klucz pełni funkcję wyłącznie mechaniczną (uruchamianie łącznika). Opcję sygnalizacji świetlnej należy sprawdzić w dokumentacji konkretnego modelu łącznika ZBZ.
• Jaki jest stopień ochrony IP klucza sterowniczego? Według danych producenta stopień ochrony wynosi IP65 – oznacza całkowitą odporność na kurz oraz ochronę przed strugą wody, co pozwala na pracę w trudnych warunkach przemysłowych.
• W jakim trybie pracy działają styki klucza? Klucz sterowniczy 106834 jest elementem uruchamiającym, nie posiada własnych styków elektrycznych. Tryb pracy (zwierny/rozłączny) determinowany jest przez zastosowany łącznik LS-ZBZ, który należy dobrać zgodnie z wymogami aplikacji.
