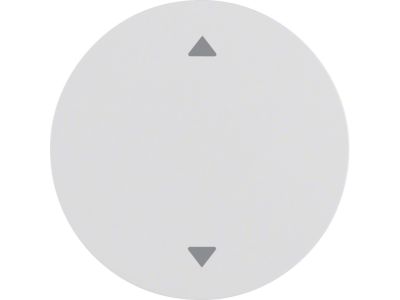

Klawisz z nadrukiem symbolu "strzałki" biały, połysk, R.1/R.3 | 16202049 Hager

Opis i Kluczowe Cechy

Klawisz z nadrukiem symbolu strzałki (numer katalogowy 16202049) to element wizualny przeznaczony do aparatury modułowej serii R.1/R.3. Wykonany w białej, połyskliwej kolorystyce zapewnia czytelną identyfikację funkcji – strzałka jednoznacznie wskazuje kierunek działania. Klawisz montowany jest jako nakładka na przyciski lub przełączniki danej serii, umożliwiając szybkie rozpoznanie przeznaczenia obwodu bez konieczności opisywania. Produkt nie posiada własnych parametrów elektrycznych – jest dedykowanym elementem oznakowania.

• Nadruk symbolu strzałki: jednoznaczne wskazanie funkcji (np. zadziałanie w górę/dół, uruchomienie) ułatwia obsługę i zmniejsza ryzyko pomyłek.
• Kolor biały połysk: wysoki kontrast z tłem rozdzielnicy, trwała powłoka odporna na ścieranie i promieniowanie UV.
• Dedykowany do serii R.1/R.3: pełna kompatybilność mechaniczna z przyciskami, przełącznikami i wyłącznikami tej serii – gwarancja pewnego osadzenia.
• Prosty montaż: klawisz nakłada się na korpus aparatu bez użycia narzędzi, co przyspiesza prace instalacyjne.
• Brak konieczności dodatkowego oznakowania: nadruk wykonany w technologii trwałego sitodruku, odporny na wielokrotne naciski.

Zgodność z Normami

Klawisz jest elementem wizualnym, który nie podlega odrębnym normom elektrycznym. Jako część aparatury modułowej spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. W zestawieniu z przyciskiem lub przełącznikiem z serii R.1/R.3 zachowuje zgodność z normami dla tych urządzeń (np. IEC/EN 60947-5-1 dla łączników sterowniczych). W przypadku stosowania w instalacjach budynkowych należy przestrzegać wymogów norm odbiorczych.

Zastosowanie

Klawisz z nadrukiem strzałki znajduje zastosowanie wszędzie tam, gdzie potrzebne jest czytelne oznaczenie funkcji sterowniczych w rozdzielnicach, szafach sterowniczych czy panelach operatorskich. Umożliwia szybką identyfikację bez konieczności nanoszenia dodatkowych opisów.

• Oznaczanie przycisków sterujących kierunkiem ruchu (np. góra/dół, prawo/lewo) w napędach bram, rolet, suwnic.
• Identyfikacja funkcji „załącz”/„wyłącz” w układach przepompowni, wentylacji, ogrzewania.
• Sygnalizacja impulsu sterującego w automatyce budynkowej – jako uzupełnienie styczników i przekaźników.
• Personalizacja paneli sterowniczych w maszynach i urządzeniach przemysłowych – szybkie dostosowanie oznaczeń do potrzeb operatora.

Wskazówki Montażowe

Montaż klawisza powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po uprzednim odłączeniu napięcia w obwodzie. Klawisz nakłada się na korpus przycisku/przełącznika serii R.1/R.3 – przed montażem upewnij się, że element jest czysty i suchy. Nie wymaga użycia narzędzi ani dodatkowego kleju. W przypadku montażu na szynie TH35 (DIN) najpierw zainstaluj aparat, a następnie nałóż klawisz. Przekrój przewodów i moment dokręcania śrub dobieraj zgodnie z dokumentacją techniczną konkretnego urządzenia (przycisk/wyłącznik).

FAQ

• Czy klawisz jest podświetlany? Nie, nadruk symbolu strzałki jest wykonany techniką sitodruku i nie przewiduje podświetlenia LED. Do zastosowań wymagających sygnalizacji świetlnej należy stosować przyciski ze wbudowanymi diodami.
• Jaki stopień ochrony IP ma klawisz? Klawisz jako nakładka nie posiada własnego stopnia IP – zależy on od aparatu, na który jest nakładany (np. przycisk może mieć IP20 lub IP65 w zależności od obudowy). Do stosowania wewnątrz rozdzielnicy zaleca się standardową ochronę IP2X lub IP20.
• Czy klawisz można stosować z innymi seriami niż R.1/R.3? Jest dedykowany wyłącznie do serii R.1/R.3. Zastosowanie z innymi seriami może skutkować nieprawidłowym osadzeniem i ryzykiem wypadnięcia podczas pracy. Przed zakupem sprawdź kompatybilność z posiadanym urządzeniem.
