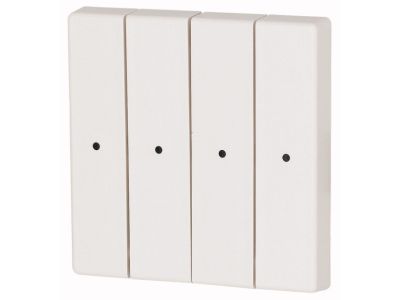

Klawisz poczwórny z otworem na LED 55x55mm CWIZ-04/01-LED, biały xComfort | 126062 Eaton

Alternatywny kod produktu: CWIZ-04/01-LED

Opis i Kluczowe Cechy

Klawisz poczwórny xComfort CWIZ-04/01-LED (symbol 126062) to bezprzewodowy nadajnik w białej oprawie 55×55 mm, wyposażony w cztery niezależne przyciski oraz otwór umożliwiający montaż diody LED sygnalizacyjnej. Przeznaczony do pracy w systemie xComfort, eliminuje konieczność prowadzenia przewodów magistralnych – komunikacja odbywa się drogą radiową, co upraszcza montaż i pozwala na elastyczne rozmieszczenie elementów sterowania w istniejących instalacjach.

• 4 niezależne klawisze: każdy przycisk może sterować oddzielnym odbiornikiem lub sceną, co daje pełną swobodę konfiguracji – np. osobne sterowanie oświetleniem, roletą, ogrzewaniem i gniazdem.
• Otwór montażowy na LED (średnica 3 mm): umożliwia dodanie zewnętrznej diody sygnalizacyjnej (np. potwierdzenie stanu odbiornika) – ułatwia to orientację w ciemności i wizualną informację zwrotną.
• Wymiary 55×55 mm: standardowy rozmiar pasujący do typowych puszek podtynkowych i ramek montażowych, co upraszcza zabudowę w istniejącej instalacji.
• Bezprzewodowa komunikacja radiowa xComfort: brak konieczności układania dodatkowych przewodów sterowniczych – sygnał transmitowany jest drogą radiową, co skraca czas instalacji i redukuje koszty materiałów.
• Biały kolor (RAL 9010): neutralny wygląd dopasowujący się do większości aranżacji wnętrz – dyskretny, a jednocześnie wyraźnie oznaczony funkcją.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami stosowanymi w instalacjach niskiego napięcia. Posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej. W systemie xComfort wszystkie komponenty są wzajemnie kompatybilne i testowane pod kątem niezawodności łączności radiowej.

Zastosowanie

Klawisz poczwórny CWIZ-04/01-LED znajduje zastosowanie wszędzie tam, gdzie potrzebna jest elastyczna, bezprzewodowa kontrola kilku obwodów z jednego miejsca. Sprawdza się zarówno w nowych, jak i modernizowanych instalacjach inteligentnego budynku.

• Sterowanie oświetleniem – włączanie/wyłączanie, ściemnianie (za pomocą odpowiedniego aktuatora) z czterech przycisków.
• Sterowanie roletami i żaluzjami – każdy klawisz może odpowiadać za podnoszenie/opuszczanie lub obrót lameli.
• Kontrola ogrzewania – przełączanie trybów (eko, komfort, wyłączenie) lub temperatura zadana w poszczególnych strefach.
• Centralne wyłączanie i sceny – pojedyncze naciśnięcie może wyłączyć wszystkie urządzenia lub uruchomić predefiniowany nastrój (kino, przyjęcie).

Wskazówki Montażowe

Montaż i konfiguracja urządzenia mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz zapoznane z dokumentacją techniczną systemu xComfort. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie, do którego będą podłączone odbiorniki (jeśli dotyczy). Klawisz montuje się w standardowej puszce podtynkowej o głębokości min. 40 mm (średnica 60 mm). Należy użyć dostarczonej ramki mocującej i przewodów łączeniowych zgodnie ze schematem producenta. Dla zapewnienia poprawnej komunikacji radiowej unikaj umieszczania klawisza w bezpośrednim sąsiedztwie metalowych elementów (np. duże szafy stalowe). Diody LED nie dostarczono w zestawie – należy dobrać ją indywidualnie (parametry: 5–12 V DC, prąd max 20 mA).

FAQ

• Czy klawisz ma wbudowane podświetlenie? Nie, produkt posiada jedynie otwór montażowy na zewnętrzną diodę LED (średnica 3 mm). Samo podświetlenie należy dokupić oddzielnie i zamontować zgodnie z instrukcją (zasilanie 5–12 V DC).
• Jaki stopień ochrony IP ma ten klawisz? Producent nie podaje stopnia IP. Urządzenie przeznaczone jest do montażu wewnątrz pomieszczeń, w suchych i czystych warunkach. Nie stosować w łazienkach, kuchniach (strefa nad blatem) ani na zewnątrz bez dodatkowej obudowy.
• Czy każdy klawisz działa w trybie chwilowym (monostabilnym)? Tak – wszystkie cztery przyciski są monostabilne (chwilowe), tzn. po zwolnieniu wracają do pozycji spoczynkowej. W systemie xComfort można w konfiguracji przypisać im funkcję impulsu, przełączania bistabilnego lub sceny.
