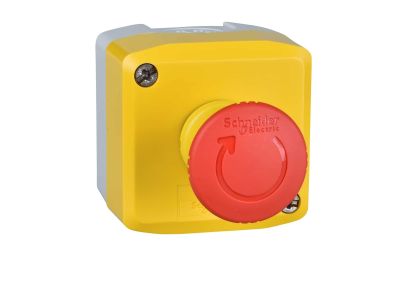

Kaseta z przyciskiem bezpieczeństwa przez obrót 2R żółta IP66 | XALK178FH29 Schneider Electric

Opis i Kluczowe Cechy

Kaseta z przyciskiem bezpieczeństwa XALK178FH29 marki Schneider Electric z serii Harmony XALK to kompletna stacja sterująca z czerwonym przyciskiem grzybkowym STOP o profilu 22 mm. Wyposażona w dwa styki NC (normalnie zamknięte) o działaniu wolnym, gwarantuje niezawodne rozłączanie obwodu w sytuacji awaryjnej. Żółta obudowa z stopniem ochrony IP66 zapewnia odporność na pył i strumienie wody, co czyni produkt odpowiednim do wymagających środowisk przemysłowych. Reset mechanizmu odbywa się poprzez obrót główki – intuicyjnie i bez konieczności użycia narzędzi.

• Styki 2NC (normalnie zamknięte): Gwarantują przerwanie obwodu przy naciśnięciu grzybka – standard bezpieczeństwa w obwodach awaryjnego zatrzymania (stop).
• Odryglowanie przez obrót: Umożliwia szybki i pewny reset po zadziałaniu, bez użycia kluczyka – zwiększa ergonomię obsługi.
• Stopień ochrony IP66: Odporność na kurz i silne strumienie wody – produkt sprawdzi się w warunkach wilgoci, pyłu i mycia ciśnieniowego.
• Głowica przycisku grzybkowego 22 mm: Zgodna z serią przycisków i lamp sygnalizacyjnych XB5 – łatwa integracja z istniejącymi panelami sterowniczymi.
• Żółta obudowa – oznaczenie stanowiska sterowniczego: Zwiększa widoczność i jednoznacznie lokalizuje miejsce awaryjnego zatrzymania, zgodnie z wymogami ergonomii i norm bezpieczeństwa.

Zgodność z Normami

Produkt zaprojektowany i certyfikowany zgodnie z europejskimi standardami bezpieczeństwa oraz wymaganiami dyrektyw UE, co potwierdza oznaczenie CE. Kaseta spełnia wymogi typowe dla aparatury bezpieczeństwa w obwodach sterowniczych. Montaż i eksploatacja zgodne z dokumentacją techniczną producenta gwarantują zachowanie deklarowanego poziomu bezpieczeństwa.

Zastosowanie

Dzięki solidnej konstrukcji i stopniowi ochrony IP66 kaseta XALK178FH29 znajduje zastosowanie w różnych gałęziach przemysłu, zwłaszcza tam, gdzie wymagane jest awaryjne zatrzymanie maszyn w trudnych warunkach środowiskowych.

• Awaryjne zatrzymanie (wyłącznik STOP) w obwodach sterowania maszyn – przemysł metalowy, spożywczy, drzewny.
• Stanowiska sterownicze na liniach produkcyjnych i w halach przemysłowych narażonych na wilgoć i zapylenie.
• Zastosowania zewnętrzne (w obrębie instalacji przemysłowych) – np. bramy, przesuwne wrota, suwnice.
• Jako element zestawu sterowania w systemach bezpieczeństwa wymagających przejrzystego oznakowania miejsca STOP.

Wskazówki Montażowe

Montaż kasety powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP przy bezwzględnie odłączonym napięciu. Urządzenie przystosowane jest do mocowania na szynie TH35 (DIN) lub bezpośrednio do obudowy za pomocą otworów montażowych – szczegółowe informacje znajdują się w dokumentacji technicznej. Przekrój przewodów i moment dokręcania zacisków należy dobrać zgodnie z danymi producenta. Przed uruchomieniem sprawdzić poprawność działania przycisku (wymuszone rozwieranie styków NC wciśniętym grzybkiem).

FAQ

• Czy kaseta ma podświetlenie LED? W modelu XALK178FH29 nie przewidziano podświetlenia. Jest to wersja z czystym przyciskiem STOP – podświetlenie można dodać osobno w ramach modułów serii XB5, ale wymaga to dodatkowej główki i modułu LED.
• Jaki stopień ochrony ma kaseta? Deklarowany stopień ochrony IP66 – oznacza pyłoszczelność oraz odporność na silne strumienie wody (m.in. mycie ciśnieniowe). Produkt może być stosowany na zewnątrz i w wilgotnych pomieszczeniach.
• Jaki jest tryb pracy styków? Styki działają w trybie wolnym (działanie wolne) – to standard w przyciskach bezpieczeństwa. Oznacza, że rozwarcie styku NC następuje przy naciśnięciu grzybka, a powrót po odryglowaniu (przez obrót) następuje dopiero po ręcznym zwolnieniu blokady.
