Kaseta sterownicza żółta przystosowana do przycisku bezpieczeństwa 1NO+2NC Harmony XALD | XALK178GH7 Schneider Electric

Opis i Kluczowe Cechy

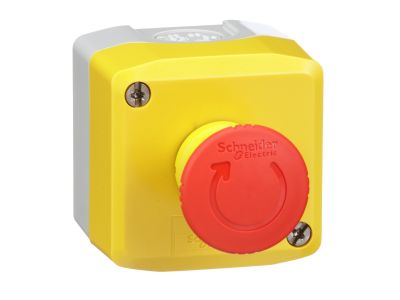

Kaseta sterownicza Schneider Electric Harmony XALK (symbol XALK178GH7) to żółta obudowa przystosowana do montażu przycisku bezpieczeństwa, wyposażona w jeden styk normalnie otwarty (1NO) oraz dwa styki normalnie zamknięte (2NC). Dzięki mechanizmowi obrotowo-zapadkowemu gwarantuje niezawodne blokowanie po aktywacji awaryjnego zatrzymania, a stopień ochrony IP65 zapewnia odporność na kurz i wodę w trudnych warunkach przemysłowych.

• Konfiguracja styków 1NO+2NC: Umożliwia jednoczesne przerwanie obwodu bezpieczeństwa i sygnalizację stanu awaryjnego w systemach sterowania maszyn.
• Mechanizm obrotowo-zapadkowy: Po wciśnięciu przycisku bezpieczeństwa zatrzaskuje się w pozycji wyłączonej; odblokowanie wymaga obrotu – zgodnie z wymogami ergonomii i szybkiej reakcji operatora.
• Stopień ochrony IP65: Pyłoszczelność i ochrona przed strugami wody – dedykowane do instalacji w środowiskach o podwyższonej wilgotności lub zapyleniu.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów, ułatwiające montaż i serwis w szafach sterowniczych.
• Szeroki zakres temperatur pracy (-25°C do 70°C): Umożliwia eksploatację w chłodniach, halach produkcyjnych oraz na zewnątrz budynków.
• Uniwersalny otwór montażowy 22 mm: Zapewnia kompatybilność z większością standardowych przycisków bezpieczeństwa dostępnych na rynku.

Zgodność z Normami

Kaseta została zaprojektowana zgodnie z wymaganiami dyrektyw europejskich oraz posiada oznaczenie CE. Odpowiada standardom DIN w zakresie wymiarów otworu montażowego (22 mm) i stopnia ochrony IP65, co potwierdza jej przydatność w aplikacjach przemysłowych wymagających wysokiej niezawodności i bezpieczeństwa.

Zastosowanie

Kaseta sterownicza XALK178GH7 znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i ergonomiczne zatrzymanie maszyny w sytuacji awaryjnej. Dzięki kompaktowej obudowie i stopniowi ochrony IP65 sprawdza się w różnych środowiskach produkcyjnych.

• Awaryjne zatrzymanie maszyn i urządzeń w liniach produkcyjnych, obrabiarkach, prasach.
• Element systemu bezpieczeństwa w instalacjach automatyki budynkowej – np. sterowanie bramami, roletami, kurtynami świetlnymi.
• Punkt przywoławczy w aplikacjach wymagających jednoznacznego sygnału STOP zgodnego z normą EN ISO 13850.
• Impulsowanie sygnałów do sterowników PLC lub przekaźników bezpieczeństwa w systemach nadzoru maszyn.

Wskazówki Montażowe

Montaż kasety oraz podłączenie przycisku bezpieczeństwa powinien być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Kaseta przeznaczona jest do montażu na panelu (otwór 22 mm) – zaleca się stosowanie momentu dokręcania zgodnego z dokumentacją producenta. Przekrój przewodów należy dobrać do obciążenia styków oraz wymogów instalacji. Pamiętaj o prawidłowym uziemieniu obudowy, jeśli wymagają tego przepisy lokalne.

FAQ

• Czy kaseta zawiera przycisk bezpieczeństwa? Produkt jest obudową przystosowaną do montażu przycisku bezpieczeństwa z mechanizmem obrotowo-zapadkowym – sam przycisk (np. z serii Harmony XB4/XB5) należy zamówić osobno.
• Jaki stopień ochrony posiada kaseta? Kaseta ma stopień ochrony IP65, co oznacza pełną odporność na kurz (pyłoszczelność) oraz ochronę przed strugami wody – idealne do trudnych warunków przemysłowych.
• Czy mogę stosować kasetę w niskich temperaturach? Tak, dopuszczalny zakres temperatur pracy wynosi od -25°C do 70°C, co pozwala na użytkowanie w chłodniach i na zewnątrz budynków.
