Kaseta sterownicza z przyciskiem grzybkowym XALK Fi-40mm 1NO+2NC szary/żółty, Harmony XAL | XALK178GTH29 Schneider Electric

Opis i Kluczowe Cechy

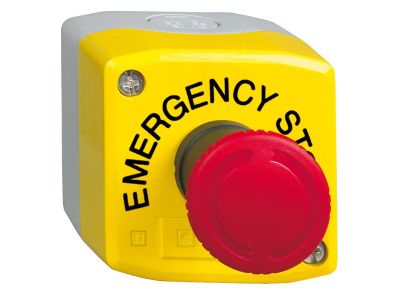

Kaseta sterownicza Harmony XALK178GTH29 firmy Schneider Electric to kompletna stacja sterująca z czerwonym przyciskiem grzybkowym o średnicy 40 mm w obudowie szaro-żółtej. Wyposażona w konfigurację styków 1NO+2NC o działaniu wolnym, przeznaczona do jednostek sterujących i sygnalizacyjnych serii XB5 (otwory 22 mm). Odryglowanie przez obrót zapewnia szybkie i intuicyjne przywrócenie gotowości po zadziałaniu. Produkt dedykowany do zastosowań wymagających niezawodnego obwodu STOP w instalacjach przemysłowych i budynkowych.

• Styki 1NO+2NC (działanie wolne): Jeden zestyk normalnie otwarty i dwa normalnie zamknięte umożliwiają sterowanie sygnalizacją, a jednocześnie bezpieczne odcięcie obwodu sterowniczego – redundantny obwód STOP dla zwiększenia bezpieczeństwa.
• Odryglowanie przez obrót: Po naciśnięciu przycisku awaryjnego wystarczy obrócić grzybek, aby zresetować mechanizm – bez użycia narzędzi, skracając czas ponownego uruchomienia.
• Średnica główki 40 mm (Fi-40mm): Duża powierzchnia nacisku ułatwia szybką aktywację w sytuacjach awaryjnych, nawet przy użyciu dłoni w rękawicy.
• Kompatybilność z serią Harmony XB5 (22 mm): Kaseta bezpośrednio współpracuje z modułami styków i elementami sygnalizacyjnymi tej serii, co upraszcza konfigurację i rozbudowę systemu.
• Wyraźne oznaczenie czerwonym przyciskiem i żółtym tłem: Zgodne z międzynarodową konwencją kolorystyczną dla przycisków STOP – ułatwia identyfikację i spełnia wymogi ergonomii.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej, co potwierdza oznakowanie CE. Jest przeznaczony do stosowania w obwodach sterowniczych i sygnalizacyjnych zgodnie z ogólnymi normami IEC/EN dla aparatury łączeniowej. Szczegółowe certyfikaty należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Kaseta sterownicza XALK178GTH29 sprawdzi się wszędzie, gdzie wymagane jest bezpieczne zatrzymanie maszyny lub linii produkcyjnej. Dzięki konfiguracji 1NO+2NC może realizować zarówno funkcje awaryjnego wyłączenia, jak i sygnalizacji stanu.

• Awaryjne zatrzymanie (STOP) w maszynach przemysłowych, przenośnikach, dźwigach i obrabiarkach.
• Sterowanie impulsowe dla styczników, przekaźników lub wejść PLC w układach automatyki.
• Sygnalizacja zadziałania – zestyk NO może przełączać lampkę lub wejście alarmowe.
• Stacje sterownicze w rozdzielnicach maszyn oraz pulpity operatorskie w automatyce budynkowej (np. bramy, wentylatory).

Wskazówki Montażowe

Montaż i podłączenie kasety sterowniczej może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do montażu na płycie czołowej lub w obudowie z otworem Ø22 mm. Należy dokręcić nakrętkę mocującą zgodnie z momentem dokręcania podanym w dokumentacji produktu. Przekrój przewodów przyłączeniowych dobrać do spodziewanego prądu (brak deklarowanego prądu znamionowego – stosować zgodnie z obciążalnością styków określoną w karcie katalogowej). Przed uruchomieniem sprawdzić działanie mechanizmu odryglowania.

FAQ

• Czy przycisk jest podświetlany? Nie. Kaseta XALK178GTH29 nie zawiera elementu podświetlenia LED. Głowica przycisku grzybkowego jest jednolita – do sygnalizacji stanu można zastosować dodatkowy moduł świetlny z serii Harmony XB5.
• Jaki jest stopień ochrony tej kasety? Producent nie deklaruje stopnia ochrony IP w dostarczonych danych technicznych. Należy przyjąć, że przy standardowym montażu w rozdzielnicy osiągany jest typowy stopień ochrony wynikający z konstrukcji obudowy (np. IP20 po stronie styków). W przypadku pracy w trudnych warunkach zalecamy stosowanie dodatkowej obudowy ochronnej.
• Jaki jest tryb pracy styków? Styki działają w trybie wolnym (slow action) – brak zmechanizowanego opóźnienia lub szybkiego przełączania. Gwarantuje to stabilne łączenie dla prądów sterowniczych, ale nie obejmuje zastosowań wymagających szybkiej odpowiedzi styków przekaźnikowych.
