Kaseta sterownicza z przyciskiem grzybkowym Fi-40mm 1NC, Harmony XAL | XALK198H7 Schneider Electric

Opis i Kluczowe Cechy

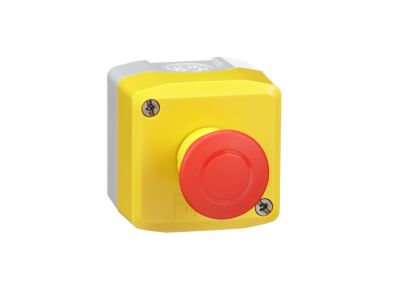

Kaseta sterownicza Schneider Electric Harmony XALK198H7 to żółta stacja kontrolna z czerwonym przyciskiem grzybkowym o średnicy 40 mm, przeznaczona do funkcji zatrzymania awaryjnego. Wyposażona w 1 styk normalnie zamknięty (NC) oraz mechanizm push-pull. Zaciski śrubowe ułatwiają podłączenie przewodów. Dzięki stopniowi ochrony IP65, IP69 i IP69K urządzenie sprawdza się w najtrudniejszych warunkach przemysłowych.

• Przycisk grzybkowy Fi-40 mm: ergonomiczny kształt i wyraźny kolor czerwony umożliwiają szybkie, intuicyjne zadziałanie w sytuacji awaryjnej.
• Styk 1NC (normalnie zamknięty): zapewnia bezpieczne rozłączenie obwodu sterującego po naciśnięciu przycisku – zgodnie z wymogami funkcji stopu awaryjnego.
• Mechanizm push-pull: prosty w obsłudze – wciśnięcie aktywuje zatrzymanie, pociągnięcie zwalnia blokadę; nie wymaga wymiany elementów.
• Stopień ochrony IP65 / IP69 / IP69K: obudowa odporna na pył, strumienie wody, wysokociśnieniowe mycie, uderzenia oraz korozję – niezawodna w agresywnym środowisku.
• Szeroki zakres temperatur pracy -40°C do 70°C: gwarantuje stabilne działanie zarówno w mroźnych halach, jak i w gorących strefach produkcyjnych.

Zgodność z Normami

Produkt spełnia wymagania stopni ochrony IP65, IP69 i IP69K oraz posiada certyfikację morską. Zaprojektowany zgodnie z międzynarodowymi standardami i oznaczony znakiem CE – gwarancja bezpieczeństwa i niezawodności w zastosowaniach przemysłowych.

Zastosowanie

Kaseta sterownicza XALK198H7 dedykowana jest przede wszystkim do funkcji zatrzymania awaryjnego w maszynach i instalacjach przemysłowych. Sprawdza się wszędzie tam, gdzie wymagana jest szybka, niezawodna interwencja operatora.

• Funkcja stopu awaryjnego na liniach produkcyjnych, prasach, transporterach.
• Sterowanie bezpieczeństwem w automatyce maszyn (sygnał NC do układu bezpieczeństwa).
• Punkt zatrzymania awaryjnego w rozdzielniach i stacjach operatorskich.
• Zastosowania w środowiskach wilgotnych, zapylonych i narażonych na wysokociśnieniowe mycie (np. przemysł spożywczy, chemiczny).

Wskazówki Montażowe

Montaż i podłączenie kasety sterowniczej może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie sterowniczym. Urządzenie przeznaczone jest do montażu panelowego – należy postępować zgodnie z dokumentacją techniczną producenta (moment dokręcania zacisków, przekrój przewodów dobrany do obciążenia). Po instalacji sprawdź poprawność działania styku NC w układzie bezpieczeństwa.

FAQ

• Jaki stopień ochrony ma kaseta XALK198H7? Produkt posiada stopień ochrony IP65, IP69 oraz IP69K – oznacza to odporność na pył, kurz, strumienie wody oraz mycie wysokociśnieniowe (IP69K).
• Czy przycisk grzybkowy jest podświetlany? W tym modelu nie przewidziano podświetlenia. Przycisk ma wyraźny czerwony kolor, a oznaczenia są dobrze widoczne – sygnalizacja wizualna opiera się na kontraście obudowy i elementu sterującego.
• Jaki typ styku zastosowano – normalnie otwarty czy normalnie zamknięty? W kasecie XALK198H7 znajduje się 1 styk normalnie zamknięty (NC), który w stanie spoczynku przewodzi prąd – po naciśnięciu przycisku rozwiera obwód, co jest standardem w funkcji zatrzymania awaryjnego.
