Kaseta sterownicza z przyciskiem czerwonym M22-D-R-X0/KC11/I RMQ-Titan M22 | 216521 Eaton

Alternatywny kod produktu: M22-D-R-X0/KC11/I

Opis i Kluczowe Cechy

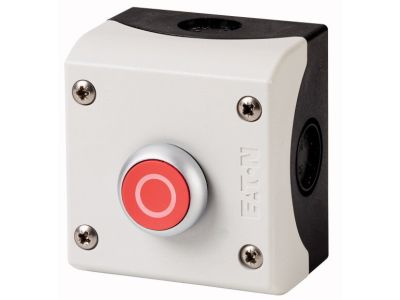

Kaseta sterownicza z przyciskiem czerwonym Eaton RMQ-Titan M22 (symbol 216521) to kompletny element wykonawczy do montażu powierzchniowego, wyposażony w obudowę z materiału izolacyjnego. Urządzenie posiada styki 1 Z 1 R (1NO + 1NC) z funkcją samopowrotu, co umożliwia impulsowe sterowanie odbiornikami. Dzięki stopniowi ochrony IP67 oraz IP69K produkt jest odporny na pył, strumienie wody i mycie pod wysokim ciśnieniem – zapewnia niezawodność w trudnych warunkach przemysłowych. Wkładka przycisku w kolorze czerwonym z napisem „O” oraz zlicowany projekt płyty czołowej ułatwiają jednoznaczną identyfikację i obsługę. Średnica otworu montażowego wynosi 22,3 mm.

• Styki 1 Z 1 R (1NO + 1NC): Umożliwiają zarówno załączanie jak i rozłączanie obwodów sterowniczych – jeden styk normalnie otwarty i jeden normalnie zamknięty w jednym module, co zwiększa elastyczność aplikacji.
• Stopień ochrony IP67 oraz IP69K: Gwarantuje szczelność przed pyłem, zanurzeniem w wodzie (IP67) oraz odporność na działanie strumieni gorącej wody pod ciśnieniem (IP69K) – idealne dla myjni, linii spożywczych i innych stref mokrych.
• Samopowrót (chwilowy tryb pracy): Styk powraca po zwolnieniu przycisku – niezbędny w aplikacjach impulsowych do sterowania stycznikami, przekaźnikami czy wejściami PLC.
• Materiał izolacyjny obudowy: Zwiększa bezpieczeństwo użytkownika poprzez izolację elektryczną części metalowych, redukując ryzyko porażenia w przypadku zabrudzenia lub kondensacji wilgoci.
• Zlicowany projekt płyty czołowej i pierścień srebrny: Ułatwia czyszczenie powierzchni, minimalizuje gromadzenie się brudu oraz nadaje estetyczny, nowoczesny wygląd w rozdzielnicach i pulpitach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami DIN. Posiada certyfikat CE potwierdzający spełnienie wymagań dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Konkretne numery norm nie zostały podane w dokumentacji producenta – zalecamy sprawdzenie szczegółowej deklaracji zgodności dostępnej u dostawcy.

Zastosowanie

Kaseta sterownicza M22-D-R-X0/KC11/I znajduje zastosowanie w szerokim zakresie układów sterowania i sygnalizacji, gdzie wymagana jest odporność na trudne warunki środowiskowe oraz wyraźna identyfikacja funkcji.

• Sterowanie silnikami, napędami i zaworami w przemyśle spożywczym, chemicznym oraz myjniach technicznych – dzięki stopniowi ochrony IP69K.
• Impulsowe załączanie styczników i przekaźników w szafach sterowniczych oraz jako przycisk START/STOP z czerwonym oznaczeniem.
• Sygnalizacja stanów awaryjnych lub potwierdzenie wykonania operacji (przycisk z napisem „O” – często używany jako przycisk potwierdzenia lub resetu).
• Systemy automatyki budynkowej (BMS), gdzie wymagane jest zewnętrzne sterowanie oświetleniem, roletami lub bramami w pomieszczeniach narażonych na działanie wilgoci (np. garaże, magazyny, hale produkcyjne).

Wskazówki Montażowe

Montaż i podłączenie kasety sterowniczej może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Obudowa przeznaczona jest do montażu natynkowego (powierzchniowego) – mocowanie za pomocą klipsów na panelu lub puszcze instalacyjnej. Przekrój przewodów należy dobrać do prądu obciążenia (zgodnie z danymi technicznymi styku – jeśli są podane w dokumentacji). Momenty dokręcania śrub zacisków stosuj według instrukcji producenta. Po zamocowaniu sprawdź szczelność uszczelek (jeśli montaż w obszarze IP67/IP69K). Przed pierwszym uruchomieniem zweryfikuj poprawność działania samopowrotu styku.

FAQ

• Czy przycisk jest podświetlany (LED)? W dostarczonej dokumentacji nie podano informacji o podświetleniu – model M22-D-R-X0/KC11/I nie zawiera elementu świecącego. Do zastosowań z sygnalizacją świetlną zalecamy wybór wariantu z lampką LED (np. M22-LED).
• Jaki stopień ochrony ma kaseta? Zgodnie z danymi producenta urządzenie posiada stopień ochrony IP67 (pyłoszczelność i ochrona przed czasowym zanurzeniem) oraz IP69K (odporność na strumienie gorącej wody pod wysokim ciśnieniem). Dzięki temu nadaje się do mycia w myjkach ciśnieniowych i pracy w środowisku wilgotnym.
• Czy styk działa w trybie chwilowym czy podtrzymywanym? Styk jest typu samopowrót – po zwolnieniu przycisku wraca do pozycji spoczynkowej. Jest to tryb chwilowy (impulsowy), odpowiedni do sterowania stycznikami, przekaźnikami i wejściami PLC. Nie ma możliwości zablokowania w stanie załączonym.
