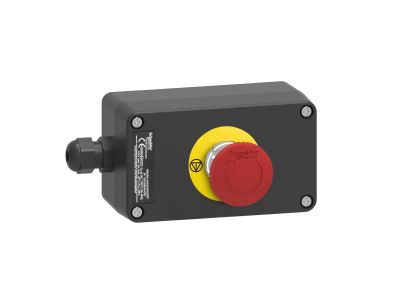

Kaseta sterownicza XAWG 1NC 1NC czerwony stop bezpieczeństwa | XAWG178EX Schneider Electric

Opis i Kluczowe Cechy

Kaseta sterownicza XAWG178EX z serii Harmony XAW to kompletna stacja sterująca wyposażona w czerwony przycisk STOP bezpieczeństwa. Wyposażona w dwa zestyki normalnie zamknięte (1NC + 1NC), zapewnia podwójną ścieżkę bezpieczeństwa w obwodach wyłączenia awaryjnego. Obudowa wykonana z tworzywa sztucznego wzmocnionego włóknem szklanym gwarantuje wysoką wytrzymałość mechaniczną i odporność na uderzenia. Funkcja odryglowania przez obrót umożliwia szybkie i intuicyjne przywrócenie gotowości pracy po zadziałaniu przycisku.

• Dwa zestyki NC (1NC+1NC): Podwójna redundancja styku normalnie zamkniętego zwiększa niezawodność obwodu stopu awaryjnego, spełniając wymogi bezpieczeństwa maszyn.
• Odryglowanie przez obrót: Ergonomiczny mechanizm zwalniania – wystarczy obrócić przycisk, aby zresetować stację bez użycia narzędzi.
• Obudowa z polimeru wzmocnionego włóknem szklanym: Wysoka wytrzymałość mechaniczna i odporność na korozję oraz czynniki środowiskowe, co wydłuża żywotność w trudnych warunkach przemysłowych.
• Czerwony przycisk STOP bezpieczeństwa: Wyraźne oznaczenie koloru i wyprofilowana czasza umożliwiają szybkie i jednoznaczne wyłączenie maszyny w sytuacji awaryjnej.
• Kompletna stacja sterująca: Gotowa do montażu na panelu puszek lub szaf sterowniczych, minimalizuje czas instalacji i dodatkowe koszty okablowania.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wymogami uznanych norm międzynarodowych oraz regulacjami Unii Europejskiej. Posiada oznakowanie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności. Przeznaczony do stosowania w obwodach sterowniczych maszyn zgodnie z dyrektywą maszynową.

Zastosowanie

Kaseta XAWG178EX dedykowana jest do realizacji funkcji wyłączenia awaryjnego (STOP bezpieczeństwa) w maszynach przemysłowych, liniach produkcyjnych oraz instalacjach automatyki. Sprawdza się wszędzie tam, gdzie wymagana jest podwójna redundancja styku NC.

• Wyłącznik bezpieczeństwa maszyn: Montowany bezpośrednio na panelu operatorskim – natychmiastowe przerwanie obwodu sterowania w razie zagrożenia.
• Obwody impulsowe do styczników/przekaźników: Sygnalizacja żądania zatrzymania w układach kaskadowych i multipleksowanych.
• Sygnalizacja alarmowa: Współpraca z układami PLC i przekaźnikami bezpieczeństwa realizującymi funkcje zatrzymania zwarciowego.
• Automatyka budynkowa: Sterowanie wyłączeniem awaryjnym w instalacjach wentylacji, dźwigów lub bram przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie kasety może być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Kaseta przeznaczona jest do montażu na panelu (wycięcie montażowe) lub w puszce instalacyjnej. Styki przyłączeniowe przystosowane do zaciskania przewodów o przekroju dobranym do prądu roboczego. Moment dokręcania śrub należy stosować zgodnie z dokumentacją producenta – zbyt mała siła może spowodować niepewny styk, zbyt duża – uszkodzić obudowę. Prace wykonywać w suchym i czystym środowisku.

FAQ

• Jak działa mechanizm odryglowania? Gdy przycisk STOP zostanie wciśnięty, blokuje się w pozycji wciśniętej. Aby go zwolnić, należy obrócić czerwoną czaszę w dowolną stronę (zazwyczaj zgodnie z ruchem wskazówek zegara) – sprężyna powrotna przywróci przycisk do pozycji neutralnej, umożliwiając zamknięcie styków NC.
• Czy kaseta ma podświetlenie LED? Podana wersja (XAWG178EX) nie jest wyposażona w podświetlenie. Przeznaczona jest wyłącznie do realizacji funkcji wyłącznika bezpieczeństwa. W razie potrzeby sygnalizacji świetlnej należy wybrać model z modułem LED.
• Jaki jest stopień ochrony obudowy? Dane techniczne nie podają konkretnego stopnia IP. Standardowo kasety z tworzyw wzmocnionych w warunkach panela suchej szafy sterowniczej zapewniają ochronę przed dotykiem i ciałami stałymi (odpowiednik IP20). W przypadku instalacji w wilgotnym lub zapylonym otoczeniu zaleca się montaż w obudowie o wyższym IP.
