Kaseta sterownicza przycisk 2 pozycje + 1 awaryjny 1NO/1NO/3NC | XACD22P3121 Schneider Electric

Opis i Kluczowe Cechy

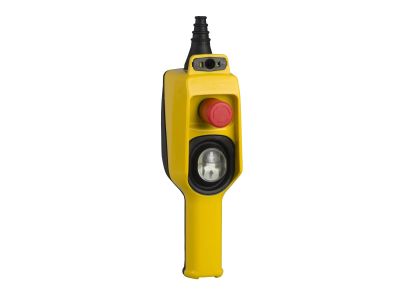

Kaseta sterownicza XACD22P3121 to kompaktowe urządzenie wyposażone w dwa przyciski sterownicze (każdy z zestykami 1NO) oraz przycisk awaryjny z trzema zestykami 3NC. Dzięki takiej konfiguracji umożliwia zarówno standardowe sterowanie, jak i bezpieczne wyłączanie awaryjne w jednej obudowie. Idealne rozwiązanie do zastosowań przemysłowych, gdzie wymagana jest niezawodność i zgodność z wymogami bezpieczeństwa.

• Dwa przyciski 1NO: Umożliwiają załączanie/wyłączanie obwodów sterowania, idealne do sterowania stycznikami, przekaźnikami lub PLC.
• Przycisk awaryjny 3NC: Trzy niezależne styki normalnie zamknięte zapewniają redundantne wyłączenie, zwiększając poziom bezpieczeństwa w układach awaryjnego zatrzymania.
• Konfiguracja 1NO/1NO/3NC: Standardowa kombinacja styków ułatwiająca integrację w typowych schematach sterowania i obwodach bezpieczeństwa.
• Obudowa kasetowa: Wytrzymała konstrukcja ułatwiająca montaż w szafach sterowniczych oraz ochrona elementów wewnętrznych przed uszkodzeniami mechanicznymi.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznakowanie CE. Przeznaczony do stosowania w obwodach sterowania i wyłączania awaryjnego zgodnie z obowiązującymi przepisami. Przed użyciem należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Kaseta sterownicza XACD22P3121 jest przeznaczona do stosowania w przemyśle, automatyce budynkowej oraz maszynach, gdzie wymagane jest zdalne sterowanie i funkcja awaryjnego wyłączenia.

• Sterowanie pracą maszyn i urządzeń przemysłowych (załączanie/wyłączanie napędów, oświetlenia).
• Wysyłanie impulsów do styczników, przekaźników lub wejść sterowników PLC.
• Sygnalizacja stanów pracy (przyciski mogą być wykorzystane do potwierdzenia operacji).
• Realizacja obwodów bezpieczeństwa i wyłączników awaryjnych zgodnie z wymaganiami norm bezpieczeństwa maszyn.

Wskazówki Montażowe

Montaż i podłączenie kasety sterowniczej powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Przewody należy podłączyć zgodnie z oznaczeniami na obudowie. Moment dokręcania zacisków oraz przekroje przewodów dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przyciski są podświetlane? Produkt nie posiada fabrycznie zamontowanego podświetlenia. W przypadku potrzeby sygnalizacji należy zastosować zewnętrzne źródła światła.
• Jaki jest stopień ochrony IP kasety? W dostępnych danych technicznych nie określono stopnia ochrony IP. Szczegółowe informacje znajdują się w dokumentacji producenta.
• Ile styków ma przycisk awaryjny? Przycisk awaryjny wyposażony jest w trzy styki normalnie zamknięte (3NC), co umożliwia wykorzystanie go w wielokanałowych obwodach bezpieczeństwa.
