Kaseta sterownicza kompletna 4-otworowa z napędem KZ,WC,KZ,B, 1 przepust M20 | SP22K4\02-1 Spamel

Opis i Kluczowe Cechy

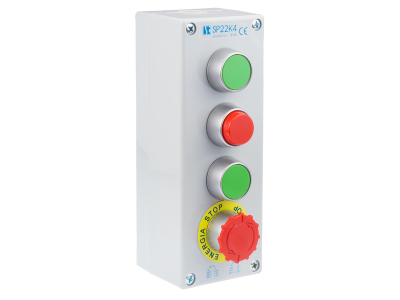

Kaseta sterownicza kompletna SP22K4\02-1 to gotowe rozwiązanie do budowy paneli sterowniczych w szafach i pulpitach maszyn. Wyposażona w cztery otwory montażowe Ø22,3 mm oraz jeden przepust kablowy M20, umożliwia szybką instalację przycisków, przełączników i lampek sygnalizacyjnych z serii SP22/ST22. Prąd roboczy do 2,5 A pozwala na bezpieczne sterowanie obwodami sygnalizacji i niewielkimi odbiornikami bez ryzyka przeciążenia styków. Kaseta dostarczana jest w wersji kompletnej z napędem KZ,WC,KZ,B, gotowa do bezpośredniego montażu i okablowania.

• Cztery otwory Ø22,3 mm: Możliwość zabudowy czterech elementów sterowniczych w jednej kasecie – oszczędność miejsca i skrócenie czasu montażu.
• Przepust kablowy M20: Ułatwia prowadzenie przewodów i zapewnia szczelne wprowadzenie do wnętrza kasety, zwiększając ergonomię okablowania.
• Prąd roboczy do 2,5 A: Gwarantuje bezpieczną pracę w obwodach sygnalizacji świetlnej i dźwiękowej oraz przy sterowaniu stycznikami i przekaźnikami o małym poborze mocy.
• Budowa członowa serii SP22/ST22: Umożliwia łatwą modyfikację konfiguracji – wymianę przycisku na lampkę lub zmianę napędu bez demontażu całej kasety.
• Uniwersalny wymiar otworów (22,3 mm): Zgodność z normą DIN dla aparatury sterowniczej, co zapewnia kompatybilność z szeroką gamą elementów dostępnych na rynku.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i wymaganiami dotyczącymi aparatury sterowniczej. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Zaleca się stosowanie w instalacjach spełniających wymogi norm serii IEC/EN 60947 (aparatura niskonapięciowa) oraz IEC/EN 60204 (bezpieczeństwo maszyn).

Zastosowanie

Kaseta sterownicza SP22K4\02-1 jest przeznaczona do montażu w szafach sterowniczych, pulpitach maszyn oraz tablicach sygnalizacyjnych. Sprawdza się wszędzie tam, gdzie wymagana jest kompaktowa, łatwa w konfiguracji obudowa dla przycisków i lampek.

• Panele operatorskie do sterowania pracą maszyn przemysłowych (załączanie/wyłączanie napędów, tryb awaryjny).
• Szafy sterownicze w automatyce budynkowej – sygnalizacja pracy urządzeń wentylacyjnych, pomp, oświetlenia awaryjnego.
• Pulpity maszyn w warsztatach i liniach produkcyjnych – wygodny dostęp do przycisków i lampek w jednej, zwartej obudowie.
• Systemy sygnalizacji dźwiękowej i świetlnej w strefach niebezpiecznych (zgodne z wymogami BHP).

Wskazówki Montażowe

Montaż kasety oraz podłączenie elementów sterowniczych powinno być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) po uprzednim odłączeniu napięcia zasilania. Kaseta przystosowana jest do mocowania na płycie montażowej (brak szyny TH35). Należy zastosować odpowiednie dławnice i złączki do przepustu M20, a przewody dobrać zgodnie z obciążalnością prądową (max. 2,5 A). Moment dokręcania połączeń śrubowych – zgodnie z dokumentacją producenta. W przypadku stosowania w środowisku wilgotnym zaleca się dodatkowe uszczelnienie otworów.

FAQ

• Czy kaseta ma wbudowane podświetlenie LED? Nie, kaseta SP22K4\02-1 jest obudową bez źródła światła. Podświetlenie można uzyskać montując w otworach lampki sygnalizacyjne z serii SP22/ST22 (osobne zamówienie).
• Jaki stopień ochrony (IP) ma ta kaseta? Producent nie podaje konkretnej wartości IP dla tej kasety. Standardowo aparatura modułowa instalowana wewnątrz szaf sterowniczych oferuje ochronę przed ciałami stałymi ≥12,5 mm (IP2X), jednak końcowa szczelność zależy od zamontowanych elementów i uszczelnień przepustu M20.
• Czy styki w kasecie są normalnie otwarte (NO) czy normalnie zamknięte (NC)? Kaseta sama w sobie nie zawiera styków – jest wyłącznie obudową. Styk (NO lub NC) określa zainstalowany przycisk lub przełącznik. Należy dobrać odpowiedni napęd z serii SP22/ST22 zgodnie z wymaganym schematem sterowania.
