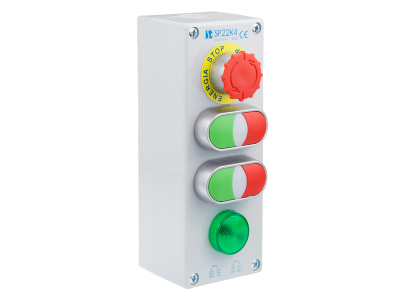

Kaseta sterownicza kompletna 4-otworowa, napięcie B, 2KLZ/C,2KLZ/C,LZ, 1 przepust M20 | SP22K4\25-1 Spamel

Opis i Kluczowe Cechy

Kaseta sterownicza kompletna 4-otworowa SP22K4\25-1 produkcji serii SP22 to gotowe rozwiązanie do załączania i rozłączania obwodów sterowniczych o prądzie do 2,5 A. Przystosowana do pracy w obwodach napięcia kategorii B, wyposażona w dwa przyciski sterownicze 2KLZ/C oraz lampkę sygnalizacyjną LZ. Kaseta posiada jeden przepust kablowy M20 ułatwiający wprowadzenie przewodów. Szerokość modułu – zgodna z wymiarami typowej aparatury na szynę TH35.

• Prąd znamionowy do 2,5 A: odpowiednia do sterowania przekaźnikami, stycznikami i sygnalizacją w układach niskiego napięcia sterowniczego.
• Budowa członowa elementów: przyciski i lampkę można wymieniać modułowo, co ułatwia dostosowanie konfiguracji bez demontażu całej kasety.
• Znormalizowane otwory Ø22,3 mm: kompatybilne z szeroką gamą przycisków i lampek serii SP22/ST22.
• Przepust kablowy M20: zapewnia łatwe i szczelne wprowadzenie przewodów do wnętrza kasety.
• Kompletne wyposażenie: dwa przyciski 2KLZ/C i lampka LZ zamontowane fabrycznie, gotowe do podłączenia w szafie sterowniczej lub pulpicie.

Zgodność z Normami

Kaseta sterownicza SP22K4\25-1 została zaprojektowana zgodnie z ogólnymi wymogami norm europejskich oraz standardem DIN dla aparatury sterowniczej. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami. Szczegółowe numery norm nie zostały podane przez producenta – przed montażem należy zapoznać się z dokumentacją techniczną dołączoną do wyrobu.

Zastosowanie

Kaseta sterownicza SP22K4\25-1 jest przeznaczona do montażu w pulpitach maszyn, szafach sterowniczych oraz rozdzielnicach pomocniczych. Sprawdza się wszędzie tam, gdzie potrzebne jest lokalne sterowanie i sygnalizacja w obwodach napięcia kategorii B (np. 24 V DC).

• Sterowanie załączaniem i wyłączaniem maszyn oraz urządzeń przemysłowych.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Sygnalizacja świetlna stanów pracy (praca/awaria) za pomocą lampki LZ.
• Automatyka budynkowa – sterowanie oświetleniem, bramami, wentylacją w obwodach niskiego napięcia.

Wskazówki Montażowe

Montaż kasety sterowniczej oraz podłączenie przewodów może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Kasetę należy zamocować na szynie TH35 (DIN) w rozdzielnicy lub płycie montażowej. Przekrój przewodów należy dobrać do prądu obciążenia (max. 2,5 A). Zaleca się stosowanie końcówek tulejkowych i dokręcanie zacisków z momentem zgodnym z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarcia.

FAQ

• Czy kaseta jest dostarczana z kompletem przycisków i lampki? Tak, produkt SP22K4\25-1 zawiera dwa przyciski 2KLZ/C oraz lampkę sygnalizacyjną LZ, zamontowane fabrycznie w obudowie. Elementy można wymieniać modułowo, jeśli zajdzie taka potrzeba.
• Jaki stopień ochrony posiada kaseta? Producent nie podał stopnia ochrony – w standardowej konfiguracji do montażu wewnątrz szaf sterowniczych należy przyjąć typowy poziom IP20. W przypadku instalacji w trudnych warunkach zalecamy stosowanie dodatkowych osłon.
• Czy przyciski są podświetlane? W dostarczonym zestawie znajduje się lampka sygnalizacyjna LZ (służy do sygnalizacji). Same przyciski 2KLZ/C nie są wyposażone we wbudowane podświetlenie – w razie potrzeby można je zastąpić wariantami z diodą LED z tej samej serii.
