Kaseta sterownicza kompletna 3-otworowa z napędem LZ,KC,KZ, 2 przepusty M20, 230V | SP22K3\06-2 Spamel

Opis i Kluczowe Cechy

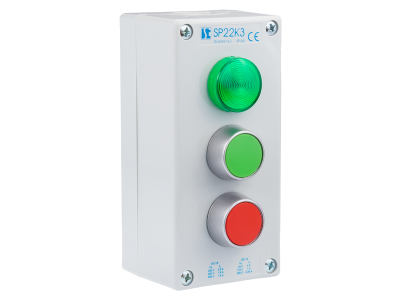

Kaseta sterownicza kompletna SP22K3\06-2 firmy SP22 to gotowe do montażu urządzenie przeznaczone do załączania, rozłączania i sygnalizacji prądów o natężeniu do 2,5 A przy napięciu 230 V AC. Wyposażona w trzy napędy (oznaczenia LZ, KC, KZ) oraz dwa przepusty kablowe M20, umożliwia szybkie tworzenie obwodów sterowniczych w pulpitach maszyn i szafach rozdzielczych. Otwory montażowe 22,3 mm są zgodne ze standardem DIN, co ułatwia integrację z istniejącą aparaturą.

• Prąd roboczy do 2,5 A: bezpieczne sterowanie i sygnalizacja w obwodach pomocniczych, bez ryzyka przeciążenia styków.
• Napięcie znamionowe 230 V AC: kompatybilność z typowymi instalacjami przemysłowymi i budynkowymi.
• Trzy napędy w komplecie (LZ, KC, KZ): kaseta zawiera elementy sygnalizacyjne i sterownicze, co minimalizuje czas montażu i dobór komponentów.
• Dwa przepusty M20: umożliwiają wprowadzenie przewodów o średnicy zewnętrznej do 13 mm, zapewniając szczelność i uporządkowanie okablowania.
• Budowa członowa serii SP22/ST22: łatwa wymiana lub modyfikacja napędów w przyszłości bez konieczności demontażu całej kasety.

Zgodność z Normami

Kaseta sterownicza SP22K3\06-2 została zaprojektowana zgodnie z obowiązującymi normami europejskimi (IEC/EN) i posiada oznaczenie CE. Szczegółowe dane dotyczące konkretnych norm podane są w dokumentacji technicznej producenta.

Zastosowanie

Kaseta przeznaczona jest do sterowania i sygnalizacji w układach automatyki przemysłowej i budynkowej. Sprawdzi się wszędzie tam, gdzie wymagana jest kompaktowa, gotowa do pracy jednostka z przyciskami, przełącznikami i lampkami.

• Pulpity sterownicze maszyn produkcyjnych – załączanie/wyłączanie i sygnalizacja stanów awaryjnych.
• Szafy sterownicze w instalacjach HVAC – sterowanie pracą wentylatorów, pomp i zaworów.
• Automatyka budynkowa – sygnalizacja pracy systemów oświetlenia i napędów bram.
• Zastosowania w małych rozdzielnicach pomocniczych – jako element interfejsu operatora.

Wskazówki Montażowe

Montaż i podłączenie kasety sterowniczej może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Kasetę należy zamontować w otworze o średnicy 22,3 mm (standard DIN) w obudowie pulpitu lub szafy. Przewody wprowadzić przez przepusty M20, stosując dławnice o odpowiednim zakresie zacisku. Przekrój żył przewodów dobrać do prądu obciążenia 2,5 A – zalecany przekrój minimum 0,75 mm². Moment dokręcania zacisków śrubowych należy dostosować do dokumentacji producenta (typowe wartości 0,5–0,6 Nm). Po zamontowaniu sprawdzić poprawność działania napędów.

FAQ

• Jakie funkcje realizują napędy LZ, KC i KZ? Oznaczenia te odpowiadają standardowym typom napędów serii SP22/ST22: LZ – lampka sygnalizacyjna (sygnalizacja świetlna), KC – przycisk sterowniczy (np. NO/NC), KZ – przełącznik obrotowy lub klawiszowy. Szczegółową charakterystykę styków (rozwierne, zwierne) należy sprawdzić w karcie katalogowej konkretnego napędu.
• Jaki jest stopień ochrony kasety? Producent nie podał wartości IP dla tego wyrobu. Kaseta przeznaczona jest do montażu w suchych pomieszczeniach lub wewnątrz szaf sterowniczych o wyższym stopniu ochrony (np. IP54). Należy unikać bezpośredniego narażenia na wilgoć i kurz.
• Czy lampka LZ działa pod napięciem 230 V AC i wymaga dodatkowego zasilania? Lampka sygnalizacyjna jest przystosowana do napięcia 230 V AC – nie wymaga zewnętrznego transformatora. Podłącza się ją bezpośrednio do obwodu sterowniczego. W przypadku napięcia stałego (DC) należy dobrać odpowiedni moduł LED lub żarówkę z serii SP22/ST22.
