Kaseta sterownicza kompletna 3-otworowa z napędem LZ,KC,KZ, 1 dławnica M20 | ST22K3\06-1 Spamel

Opis i Kluczowe Cechy

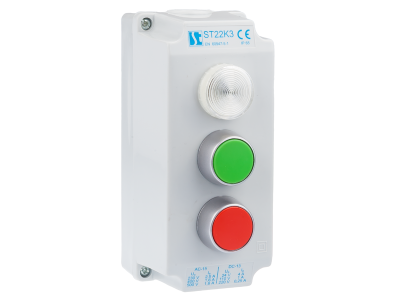

Kaseta sterownicza kompletna 3-otworowa ST22K3\06-1 to gotowe rozwiązanie do montażu w pulpitach maszyn i szafach sterowniczych. Wyposażona w napędy LZ, KC, KZ oraz dławnicę M20, umożliwia załączanie i rozłączanie prądów do 2,5 A. Trzy otwory o średnicy 22,3 mm są kompatybilne z przyciskami i lampkami serii SP22 i ST22, co pozwala na elastyczne tworzenie obwodów sterowniczych.

• Prąd roboczy do 2,5 A: Bezpieczne załączanie i rozłączanie obwodów pomocniczych o niewielkim obciążeniu – idealne do sygnalizacji i sterowania.
• Otwory montażowe 22,3 mm: Kompatybilność z szeroką gamą przycisków i lampek serii SP22 i ST22 – łatwa integracja istniejących elementów.
• Budowa członowa: Ułatwia tworzenie wariantów funkcjonalnych oraz szybkie zmiany konfiguracji obwodów sterowniczych bez wymiany całej kasety.
• Kompletna kaseta z napędami LZ, KC, KZ i dławnicą M20: Gotowa do montażu – oszczędność czasu i eliminacja konieczności doboru poszczególnych części.
• Przeznaczona do pulpitów maszyn i szaf sterowniczych: Kompaktowa konstrukcja ułatwiająca zabudowę w standardowych panelach operatorskich.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa dla aparatury sterowniczej i sygnalizacyjnej.

Zastosowanie

Kaseta ST22K3\06-1 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest wygodne i niezawodne sterowanie sygnałami elektrycznymi w obwodach pomocniczych. Sprawdza się w przemyśle, automatyce budynkowej oraz w systemach sygnalizacji.

• Sterowanie odbiornikami w obwodach pomocniczych maszyn i urządzeń.
• Impulsy do styczników, przekaźników lub wejść PLC.
• Sygnalizacja świetlna i dźwiękowa w szafach sterowniczych.
• Automatyka budynkowa – sterowanie bramami, roletami, oświetleniem awaryjnym.

Wskazówki Montażowe

Montaż kasety sterowniczej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać do spodziewanego prądu (maks. 2,5 A). Kaseta montowana jest w wycięciu panelu za pomocą dławnicy M20 do wyprowadzenia przewodów. Nie wymaga szyny DIN – przeznaczona do zabudowy w otworach o średnicy 22,3 mm. Dokręcać zgodnie z momentem podanym w dokumentacji producenta (jeśli dotyczy).

FAQ

• Czy kaseta zawiera przyciski i lampki? Kaseta dostarczana jest jako kompletna z napędami LZ, KC, KZ i dławnicą M20, ale nie zawiera przycisków ani lampek. Są one kompatybilne i można je zamontować w otworach 22,3 mm.
• Jaki jest maksymalny prąd dla styków przycisków montowanych w tej kasecie? Przyciski serii SP22 i ST22 przeznaczone są do prądów do 2,5 A. Należy zapoznać się z dokumentacją konkretnego przycisku – kaseta nie ogranicza wartości znamionowej elementów.
• Czy kaseta jest przystosowana do montażu w warunkach wilgotnych? Producent nie określa stopnia ochrony. Zalecamy montaż w suchym, czystym pomieszczeniu, z dala od bezpośredniego kontaktu z wodą i pyłem.
