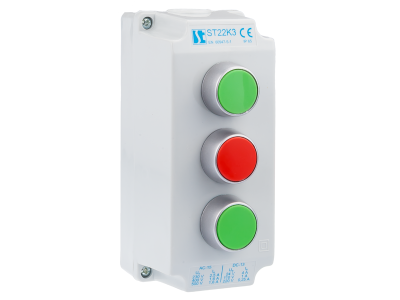

Kaseta sterownicza kompletna 3-otworowa z napędem KZ,KC,KZ, 1 dławnica M20 | ST22K3\02-1 Spamel

Opis i Kluczowe Cechy

Kaseta sterownicza kompletna ST22K3\02-1 to 3-otworowa obudowa z dławnicą M20, przeznaczona do montażu przycisków i lampek sygnalizacyjnych serii ST22/SP22. Umożliwia tworzenie obwodów sterowania i sygnalizacji o prądzie roboczym do 2,5A – bezpieczna praca w typowych aplikacjach sterowniczych o niewielkim obciążeniu.

• Prąd roboczy do 2,5 A: zapewnia bezpieczne załączanie i rozłączanie obwodów sterowania oraz sygnalizacji bez ryzyka przegrzania styków montowanych elementów.
• Trzy otwory montażowe Ø22,3 mm: standardowy wymiar dla aparatury sterowniczej – kompatybilność z przyciskami i lampkami serii ST22/SP22.
• Dławnica M20 w komplecie: ułatwia wprowadzenie przewodów do wnętrza kasety i zapewnia ochronę przed mechanicznym uszkodzeniem.
• Budowa członowa: możliwość samodzielnego konfigurowania wariantów funkcjonalnych oraz łatwa modyfikacja istniejących obwodów sterowniczych.
• Kompletne wyposażenie: kaseta dostarczana jest w stanie zmontowanym z dławnicą, gotowa do instalacji wybranych elementów sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zaprojektowany zgodnie z zasadami bezpieczeństwa elektrycznego obowiązującymi dla aparatury sterowniczej montowanej w szafach i pulpitach.

Zastosowanie

Kaseta sterownicza ST22K3\02-1 znajduje zastosowanie w szafach sterowniczych, pulpitach maszyn oraz rozdzielnicach przemysłowych, gdzie wymagane jest uporządkowane rozmieszczenie przycisków i lampek sygnalizacyjnych.

• Załączanie i rozłączanie obwodów sterowniczych o prądzie do 2,5 A – sterowanie pracą maszyn i urządzeń.
• Sygnalizacja świetlna i dźwiękowa – montaż lampek sygnalizacyjnych informujących o stanie procesu.
• Impulsy do styczników, przekaźników lub PLC – wykorzystanie przycisków sterowniczych do wysyłania krótkotrwałych sygnałów.
• Automatyka budynkowa – proste obwody sterowania oświetleniem, bramami czy wentylacją.

Wskazówki Montażowe

Montaż kasety oraz podłączanie przewodów powinno być wykonane przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do spodziewanego prądu obciążenia. Elementy zaciskowe dokręcaj momentem podanym w dokumentacji producenta. Kaseta przeznaczona do montażu wewnątrz szaf sterowniczych – należy zapewnić odpowiednią wentylację i ochronę przed wilgocią.

FAQ

• Jaki jest maksymalny prąd roboczy kasety? Według danych producenta kaseta przystosowana jest do pracy w obwodach o prądzie do 2,5 A. Montowane przyciski i lampki mogą mieć własne, niższe parametry – należy je sprawdzić w ich kartach katalogowych.
• Czy kaseta posiada stopień ochrony IP? Producent nie podaje stopnia ochrony dla samej kasety. Jest to obudowa przeznaczona do montażu w suchych pomieszczeniach wewnątrz szaf sterowniczych – wymagana jest ochrona przed bezpośrednim kontaktem z cieczami i pyłami.
• Jakie elementy można zamontować w otworach kasety? Otwory o średnicy 22,3 mm pasują do przycisków i lampek sygnalizacyjnych serii ST22/SP22 oraz innych urządzeń o tej samej średnicy montażowej zgodnej z normą DIN.
