Kaseta sterownicza kompletna 2-otworowa z napędem KZ,WC, 2 dławnice M20 | ST22K2\02-2 Spamel

Opis i Kluczowe Cechy

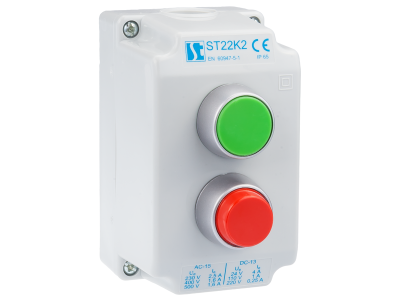

Kaseta sterownicza kompletna 2-otworowa z napędem KZ,WC, symbol ST22K2\02-2, wyposażona w 2 dławnice M20. Przeznaczona do załączania i rozłączania prądów o natężeniu do 2,5A oraz sygnalizacji świetlnej i dźwiękowej w pulpitach maszyn i szafach sterowniczych. Znormalizowane otwory montażowe o średnicy 22,3 mm zapewniają kompatybilność z przyciskami i lampkami serii ST22/SP22.

• Przeznaczenie do prądów do 2,5 A: Umożliwia bezpieczne sterowanie obwodami sygnalizacyjnymi i sterowniczymi o niewielkim obciążeniu, bez ryzyka przeciążenia styków.
• Budowa członowa (system modułowy): Ułatwia konfigurację i rozbudowę zestawów sterowniczych oraz szybką wymianę uszkodzonych elementów.
• Znormalizowane otwory montażowe o średnicy 22,3 mm: Gwarantują kompatybilność z szeroką gamą przycisków i lampek sygnalizacyjnych ST22/SP22, co upraszcza dobór komponentów.
• Kompletna kaseta 2-otworowa z dwiema dławnicami M20: Gotowa do zabudowy w pulpicie lub szafie sterowniczej; dławnice umożliwiają łatwe i szczelne wprowadzenie przewodów.
• W zestawie napęd KZ,WC: Kaseta dostarczana z zintegrowanym mechanizmem sterowniczym, gotowym do podłączenia przewodów – skraca czas montażu i minimalizuje ryzyko błędów.

Zgodność z Normami

Kaseta sterownicza ST22K2\02-2 została zaprojektowana zgodnie z obowiązującymi normami europejskimi dla aparatury sterowniczej oraz standardem DIN. Posiada oznaczenie CE potwierdzające zgodność z wymogami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Kaseta sterownicza 2-otworowa znajduje zastosowanie w układach automatyki przemysłowej i budynkowej, gdzie wymagane jest lokalne sterowanie i sygnalizacja przy niskich prądach.

• Pulpity operatorskie maszyn – realizacja przycisków START/STOP, sygnalizacji stanu pracy.
• Szafy sterownicze – centralne punkty kontroli procesów, wyświetlanie alarmów.
• Wprowadzanie impulsów sterujących do styczników, przekaźników lub wejść PLC w obwodach sterowniczych.
• Instalacje sygnalizacyjne w automatyce budynkowej (np. sygnalizacja zadziałania, stanu urządzeń) przy niskim poborze prądu.

Wskazówki Montażowe

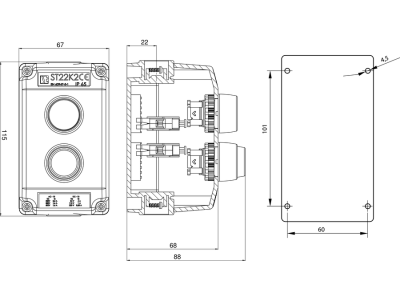

Montaż kasety sterowniczej powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Kasetę mocować w wycięciu panelu o odpowiednich wymiarach (otwory Ø22,3 mm). Przewody wprowadzić przez dławnice M20, dokręcając je zgodnie z zaleceniami producenta. Przekrój przewodów dobrać do prądu obciążenia (maks. 2,5 A). Wszystkie połączenia wykonać zgodnie z dokumentacją techniczną.

FAQ

• Czy kaseta zawiera podświetlenie? Kaseta dostarczana jest bez elementów podświetlających. Przeznaczona jest do montażu w otworach 22,3 mm, w których można zainstalować lampki sygnalizacyjne z serii ST22/SP22 – podświetlenie należy dobrać oddzielnie.
• Jaki jest stopień ochrony (IP) kasety? Producent nie określił stopnia ochrony dla tego modelu. Zaleca się montaż w suchym otoczeniu lub wewnątrz szafy sterowniczej o odpowiedniej szczelności, aby zabezpieczyć elementy przed wilgocią i pyłem.
• Jaka jest konfiguracja styków w napędzie KZ,WC? Napęd KZ,WC jest zintegrowanym elementem kasety. Szczegółową charakterystykę styków (np. typ NO/NC, prąd znamionowy) należy sprawdzić w dokumentacji technicznej dostarczonej przez producenta. W razie potrzeby zmiany konfiguracji zaleca się zastosowanie oddzielnych przycisków modułowych z serii ST22/SP22.
