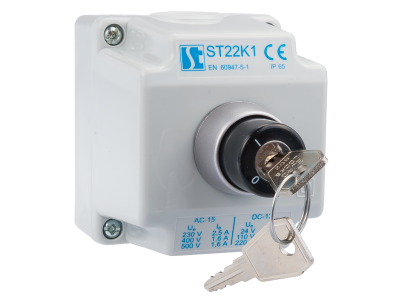

Kaseta sterownicza kompletna 1-otworowa z przyciskiem SAV, 1 dławnica M20 | ST22K1\07-1 Spamel

Opis i Kluczowe Cechy

Kompletna kaseta sterownicza 1-otworowa wyposażona w przycisk SAV oraz jedną dławnicę kablową M20 (symbol ST22K1\07-1). Gotowe rozwiązanie do montażu naściennego, które przyspiesza instalację i eliminuje konieczność doboru poszczególnych elementów.

• Kaseta kompletna – gotowa do montażu: Oszczędność czasu i pewność, że wszystkie elementy (obudowa, przycisk, dławnica) są ze sobą skompletowane i dopasowane.
• 1 otwór montażowy: Umożliwia zamontowanie jednego przycisku sterowniczego lub sygnalizatora, idealny do lokalnego punktu sterowania.
• Przycisk SAV: Ergonomiczny element wykonany z trwałych materiałów, przeznaczony do częstego użytkowania w obwodach sterowania.
• Dławnica M20: Zapewnia szczelne wprowadzenie przewodu o średnicy zewnętrznej do 14 mm, ułatwia prowadzenie instalacji i zwiększa ochronę mechaniczną.
• Otwór montażowy Ø22 mm: Standardowy wymiar stosowany w aparaturze sterowniczej, umożliwiający montaż szerokiej gamy przycisków i lamp sygnalizacyjnych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE. Zaprojektowany i wyprodukowany zgodnie z zasadami bezpieczeństwa elektrycznego.

Zastosowanie

Kaseta sterownicza przeznaczona jest do lokalnego sterowania odbiornikami elektrycznymi w instalacjach przemysłowych oraz obiektach użyteczności publicznej.

• Sterowanie oświetleniem w halach produkcyjnych, magazynach, korytarzach.
• Wydawanie impulsów do styczników, przekaźników lub wejść sterowników PLC.
• Sygnalizacja stanu pracy maszyn i urządzeń.
• Element automatyki budynkowej w rozdzielnicach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie kasety może wykonywać wyłącznie personel z odpowiednimi uprawnieniami SEP, po wcześniejszym odłączeniu napięcia zasilającego. Kasetę mocuje się do powierzchni ściany za pomocą dostarczonych lub standardowych elementów montażowych. Przewód wprowadza się przez dławnicę M20, zaciskając ją z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodu należy dobrać do spodziewanego obciążenia prądowego.

FAQ

• Czy przycisk SAV jest podświetlany? W dostępnych danych nie ma informacji na temat podświetlenia. Należy sprawdzić oznaczenie konkretnego przycisku w zestawie – w zależności od wersji może on być wyposażony w lampkę LED lub nie.
• Jaki stopień ochrony ma kaseta? Producent nie podaje wprost stopnia IP w nazwie. W przypadku typowych kaset sterowniczych montowanych wewnątrz pomieszczeń w suchym środowisku przyjmuje się standardową ochronę IP20. W razie potrzeby doboru do środowiska wilgotnego zalecamy kontakt z producentem.
• Czy otwór montażowy jest standardowy? Kaseta posiada otwór o średnicy 22 mm – jest to powszechnie stosowany wymiar w aparaturze sterowniczej, dzięki czemu można w niej zamontować większość przycisków i lamp sygnalizacyjnych dostępnych na rynku. Należy jednak sprawdzić kompatybilność mechaniczną i elektryczną wybranego elementu.
