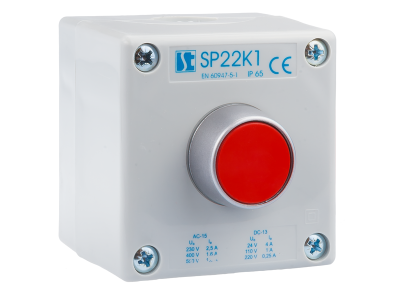

Kaseta sterownicza kompletna 1-otworowa z napędem KC, 1 przepust M20 | SP22K1\02-1 Spamel

Opis i Kluczowe Cechy

Kaseta sterownicza kompletna SP22K1\02-1 z serii SP22 to jednootworowe urządzenie wyposażone w napęd KC oraz jeden przepust kablowy M20. Przeznaczona do pracy przy prądzie do 2,5 A, co czyni ją odpowiednią do obwodów sterowniczych, sygnalizacji świetlnej i dźwiękowej. Dzięki budowie członowej i standardowemu otworowi montażowemu 22,3 mm ułatwia tworzenie konfiguracji funkcjonalnych oraz szybką wymianę elementów w pulpitach i szafach sterowniczych.

• Obciążalność prądowa do 2,5 A: Zapewnia bezpieczne załączanie i rozłączanie obwodów sterowania oraz sygnalizacji bez ryzyka przeciążenia styków.
• Budowa członowa: Umożliwia elastyczne łączenie członów funkcyjnych (przycisków, lampek) – łatwo tworzysz potrzebne warianty lub modyfikujesz istniejący układ.
• Otwór montażowy 22,3 mm: Zgodny ze standardem DIN, pasuje do typowych otworów w szafach, pulpitach i tablicach sterowniczych.
• Kompletna kaseta z napędem KC i przepustem M20: Dostarczana w stanie gotowym do montażu – zawiera napęd KC (umożliwiający sterowanie za pomocą klucza) oraz jeden przepust kablowy, co skraca czas instalacji.
• Uniwersalne zastosowanie w sygnalizacji i sterowaniu: Może być wyposażona w przyciski sterownicze lub lampki sygnalizacyjne z serii SP22/ST22, co pozwala dostosować funkcję do konkretnych potrzeb obwodu.

Zgodność z Normami

Kaseta sterownicza SP22K1\02-1 została zaprojektowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardem DIN. Posiada deklarację zgodności CE. Producent zapewnia, że wyrób spełnia wymagania dotyczące aparatury sterowniczej w obwodach pomocniczych.

Zastosowanie

Kaseta sterownicza SP22K1\02-1 znajduje zastosowanie w przemysłowych układach sterowania, gdzie wymagane jest bezpieczne i niezawodne wydawanie poleceń lub sygnalizacja stanu pracy. Dzięki napędowi KC nadaje się do miejsc, gdzie dostęp do sterowania powinien być ograniczony.

• Sterowanie maszynami i urządzeniami w szafach sterowniczych – wydawanie impulsów załączających/wyłączających w obwodach 2,5 A.
• Sygnalizacja świetlna i dźwiękowa w pulpitach operatorskich – lampki z serii SP22/ST22 montowane w kasecie.
• Automatyka budynkowa i przemysłowa – jako element paneli sterowniczych w bramach, windach, liniach produkcyjnych.
• Zabezpieczenie przed nieuprawnionym użyciem – napęd KC umożliwia sterowanie tylko za pomocą klucza, co jest przydatne w strefach o podwyższonym ryzyku.

Wskazówki Montażowe

Montaż kasety sterowniczej SP22K1\02-1 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do wbudowania w otwór o średnicy 22,3 mm w płycie czołowej szafy lub pulpitu. Przewody należy podłączyć zgodnie z dokumentacją producenta, dobierając przekrój odpowiedni do prądu do 2,5 A. Przepust M20 służy do wprowadzenia kabla – stosuj odpowiednie dławice dla zachowania szczelności. Nie przekraczaj maksymalnego momentu dokręcania śrub zacisków (dane w karcie katalogowej). Przed pierwszym uruchomieniem sprawdź poprawność połączeń.

FAQ

• Jaka jest obciążalność prądowa kasety SP22K1\02-1? Kaseta jest przystosowana do prądów o natężeniu do 2,5 A – dotyczy to obwodów sterowniczych i sygnalizacyjnych.
• Jaki otwór montażowy jest wymagany? Urządzenie montuje się w otworze o średnicy 22,3 mm, zgodnym ze standardem DIN dla aparatury sterowniczej.
• Czy kaseta jest dostarczana z kompletnym osprzętem? Tak, w zestawie znajduje się kaseta z napędem KC oraz jeden przepust M20. Elementy funkcyjne (przyciski, lampki) należy dobrać oddzielnie w zależności od potrzeb.
