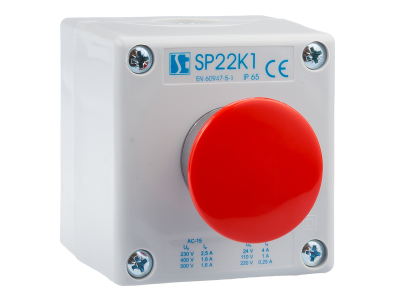

Kaseta sterownicza kompletna 1-otworowa, z napędem DC i 2 przepustami M20 | SP22K1\04-2 Spamel

Opis i Kluczowe Cechy

Kaseta sterownicza kompletna 1-otworowa SP22K1\04-2 z napędem DC i dwoma przepustami M20 to rozwiązanie do załączania i rozłączania prądów do 2,5 A. Przeznaczona do montażu w znormalizowanych otworach o średnicy 22,3 mm, co ułatwia integrację w pulpitach maszyn i szafach sterowniczych. Budowa członowa serii SP22 pozwala na elastyczne tworzenie wariantów funkcjonalnych.

• Prąd znamionowy do 2,5 A: Bezpieczna praca w obwodach sygnalizacji i sterowania bez ryzyka przeciążenia styków.
• Znormalizowany otwór montażowy 22,3 mm: Kompatybilność z typowymi panelami i obudowami, szybki montaż.
• Dwa przepusty kablowe M20: Ułatwione prowadzenie przewodów i uszczelnienie obudowy.
• Napęd DC: Zapewnia niezawodne działanie w obwodach prądu stałego (szczegóły techniczne w dokumentacji).
• Budowa członowa: Możliwość rozbudowy i modyfikacji konfiguracji bez wymiany całej kasety.

Zgodność z Normami

Kaseta sterownicza SP22K1\04-2 została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa w instalacjach niskiego napięcia. (Szczegółowe numery norm dostępne w dokumentacji producenta.)

Zastosowanie

Kaseta sterownicza znajduje zastosowanie w przemysłowych systemach sterowania i sygnalizacji. Idealnie sprawdza się w:

• Manewrowaniu obwodami sygnalizacji świetlnej i dźwiękowej w szafach sterowniczych.
• Sterowaniu cewkami styczników i przekaźników w obwodach pomocniczych.
• Podawaniu sygnałów do sterowników PLC w automatyce maszyn.
• Zabudowie w pulpitach operatorskich jako element wykonawczy z napędem DC.

Wskazówki Montażowe

Montaż kasety powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Kaseta mocowana jest w otworze 22,3 mm za pomocą pierścienia dociskowego. Przepusty M20 należy uszczelnić zgodnie z wymaganiami stopnia ochrony. Przekrój przewodów dobrać do prądu obciążenia (maks. 2,5 A). Moment dokręcania zacisków – według dokumentacji producenta. Zalecany montaż na szynie TH35 lub w panelu.

FAQ

• Czy kaseta SP22K1\04-2 jest podświetlana? Producent nie podaje informacji o podświetleniu. Kaseta przeznaczona jest do sygnalizacji – może współpracować z lampkami serii SP22/ST22, ale sama nie zawiera elementów świetlnych.
• Jaki stopień ochrony IP ma ta kaseta? W dostępnych danych nie podano stopnia ochrony. W przypadku montażu w szafie standardowo przyjmuje się IP20 dla samych elementów; przepusty M20 mogą zwiększyć szczelność przy odpowiednim uszczelnieniu.
• Jakie napięcie cewki napędu DC? Parametry napięcia napędu DC nie zostały określone w udostępnionej dokumentacji. Należy sprawdzić kartę katalogową producenta lub oznaczenie na elemencie wykonawczym.
