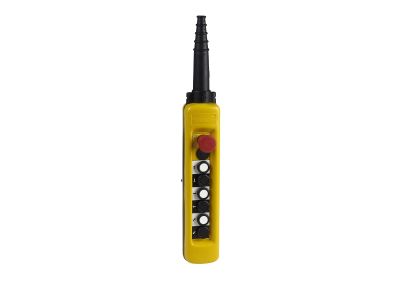

Kaseta sterownicza Harmony XAC 6 przycisków standardowych i 1 awaryjny 6x(1NC+1NO)/3NC | XACA68131 Schneider Electric

Opis i Kluczowe Cechy

Kaseta sterownicza Harmony XAC o symbolu XACA68131 to kompletny panel operatorski wyposażony w 6 przycisków standardowych z układem styków 1NC+1NO oraz jeden przycisk awaryjny z 3 stykami NC. Dzięki takiej konfiguracji zapewnia elastyczne sterowanie oraz niezawodną funkcję zatrzymania awaryjnego, co zwiększa bezpieczeństwo obsługiwanych urządzeń. Kaseta przeznaczona jest do montażu w szafach sterowniczych i na pulpitach operatorskich.

• 6 przycisków standardowych 1NC+1NO: Umożliwiają realizację funkcji sterowania (np. załącz/wyłącz) z jednym stykiem normalnie zamkniętym i jednym normalnie otwartym, co pozwala na elastyczne konfiguracje logiczne.
• 1 przycisk awaryjny 3NC: Trzy niezależne styki normalnie zamknięte zapewniają redundantne bezpieczeństwo – w przypadku awarii jednego styku pozostałe utrzymują obwód wyłączenia.
• Zwarta, kompaktowa konstrukcja: Wszystkie elementy zamknięte w jednej kasecie ułatwiają montaż i okablowanie w rozdzielnicy lub pulpicie.
• Łatwa identyfikacja: Oznaczenia przycisków i wyprowadzeń zgodne z systemem Harmony XAC, co skraca czas instalacji i serwisu.

Zgodność z Normami

Kaseta sterownicza Harmony XAC została zaprojektowana zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Produkt spełnia wymagania dotyczące bezpieczeństwa maszyn oraz aparatury sterowniczej w instalacjach przemysłowych. (Szczegółowe numery norm dostępne u producenta w karcie katalogowej).

Zastosowanie

Kaseta XACA68131 znajduje zastosowanie wszędzie tam, gdzie wymagane jest lokalne sterowanie maszynami i urządzeniami z możliwością szybkiego zatrzymania awaryjnego.

• Sterowanie silnikami, przenośnikami i podajnikami – przyciski standardowe do załączania/wyłączania, przycisk awaryjny do natychmiastowego odcięcia zasilania.
• Pulpity operatorskie w przemyśle produkcyjnym – kompaktowa kaseta zastępuje wiele pojedynczych przycisków, oszczędzając miejsce w szafie.
• Systemy bezpieczeństwa – przycisk awaryjny z trzema stykami NC zapewnia wymaganą redundancję dla obwodów stopu awaryjnego.
• Instalacje w automatyce budynkowej – do sterowania bramami, windami lub innymi urządzeniami wymagającymi wyłącznika awaryjnego.

Wskazówki Montażowe

Montaż kasety sterowniczej musi być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi normami i przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Kaseta przeznaczona jest do montażu na panelu (wycięcie) lub w szafie sterowniczej. Należy podłączyć przewody odpowiedniego przekroju (dobranego do obciążenia) zgodnie ze schematem wyprowadzeń. Momenty dokręcania zacisków oraz zalecany przekrój przewodów znajdują się w dokumentacji producenta. Po montażu sprawdzić poprawność działania wszystkich styków, w szczególności przycisku awaryjnego – powinien rozłączać obwód bezpieczeństwa bez możliwości zablokowania.

FAQ

• Ile styków ma każdy przycisk standardowy? Każdy z 6 przycisków standardowych wyposażony jest w zestaw 1NC + 1NO, co daje łącznie 12 styków do sterowania.
• Ile styków ma przycisk awaryjny? Przycisk awaryjny posiada 3 styki normalnie zamknięte (3NC), zapewniając redundancję w obwodzie zatrzymania awaryjnego.
• Czy kaseta jest wyposażona w podświetlenie przycisków? Na podstawie dostępnych danych nie ma informacji o podświetleniu – prosimy sprawdzić kartę katalogową produktu lub skontaktować się z producentem.
