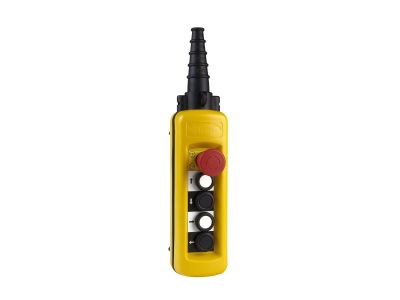

Kaseta sterownicza Harmony XAC 4 przyciski standardowe i 1 awaryjny 4x(1NC+1NO)/3NC | XACA48141 Schneider Electric

Opis i Kluczowe Cechy

Kaseta sterownicza Harmony XAC o indeksie XACA48141 to urządzenie wyposażone w 4 przyciski standardowe i 1 przycisk awaryjny. Konfiguracja styków: 4 x (1NC+1NO) dla przycisków standardowych oraz 3NC dla przycisku awaryjnego. Taki układ zapewnia dużą elastyczność w budowie obwodów sterowania i bezpieczeństwa.

• 4 przyciski standardowe + 1 awaryjny: Umożliwiają jednoczesne sterowanie wieloma funkcjami oraz natychmiastowe wyłączenie w sytuacji zagrożenia.
• Styki 1NC+1NO w każdym przycisku standardowym: Pozwalają na realizację zarówno sygnalizacji (NC), jak i załączania (NO) w jednym elemencie.
• Przycisk awaryjny z 3 stykami NC: Zapewnia redundantne i pewne rozwarcie obwodu w przypadku zadziałania wyłącznika awaryjnego.
• Kompatybilność z serią Harmony XAC: Gwarantuje spójność systemu i łatwą rozbudowę dzięki modułowej konstrukcji kasety.

Zgodność z Normami

Kaseta sterownicza Harmony XAC XACA48141 jest zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt spełnia wymagania bezpieczeństwa dla urządzeń sterowniczych i sygnalizacyjnych stosowanych w przemyśle.

Zastosowanie

Kaseta sterownicza znajduje zastosowanie w instalacjach przemysłowych i maszynowych, gdzie wymagane jest scentralizowane sterowanie przyciskami oraz funkcja awaryjnego zatrzymania.

• Sterowanie pracą maszyn i urządzeń w liniach produkcyjnych.
• Awaryjne zatrzymanie procesów technologicznych za pomocą przycisku z redundantnymi stykami NC.
• Sygnalizacja stanów pracy i przyciski do wyboru trybów w szafach sterowniczych.
• Realizacja impulsów sterujących do styczników, przekaźników lub sterowników PLC.

Wskazówki Montażowe

Montaż kasety sterowniczej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Elementy montuj zgodnie z dokumentacją techniczną producenta. Przekroje przewodów dobieraj do prądu obciążenia oraz wymogów norm dla danych zastosowań.

FAQ

• Ile styków NC ma przycisk awaryjny? Przycisk awaryjny w kasacie XACA48141 wyposażony jest w 3 styki normalnie zwarte (3NC).
• Czy każdy przycisk standardowy ma zarówno styk NO, jak i NC? Tak, każdy z 4 przycisków standardowych posiada jeden zestyk normalnie otwarty (1NO) i jeden normalnie zwarty (1NC).
• Do jakich zastosowań polecana jest ta kaseta? Przeznaczona jest głównie do sterowania maszynami i liniami produkcyjnymi, gdzie wymagane jest scentralizowane panelowe sterowanie z funkcją awaryjnego zatrzymania.
