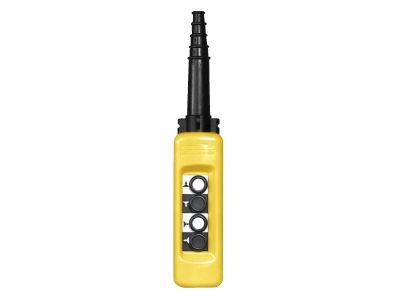

Kaseta sterownicza Harmony XAC 4 przyciski standardowe 2x(1NC+2NO)/2x1NO | XACA492 Schneider Electric

Opis i Kluczowe Cechy

Kaseta sterownicza Harmony XAC firmy Schneider Electric (symbol XACA492) to kompaktowe urządzenie wyposażone w cztery przyciski sterownicze w wersji standardowej. Dzięki elastycznej konfiguracji styków – 2x(1NC+2NO) oraz 2x1NO – umożliwia realizację różnorodnych funkcji sterowniczych w jednej obudowie, co upraszcza montaż i zmniejsza liczbę potrzebnych elementów. Kaseta przeznaczona jest do pracy w układach automatyki przemysłowej i rozdzielnicach.

• Cztery przyciski standardowe: Umożliwiają jednoczesne sterowanie wieloma obwodami bez potrzeby stosowania oddzielnych modułów.
• Konfiguracja styków 2x(1NC+2NO) + 2x1NO: Dwa przyciski wyposażone w zestaw 1 styków normalnie zamkniętych i 2 normalnie otwartych, dwa pozostałe w pojedynczy styk NO – zapewnia dużą elastyczność przy projektowaniu układów.
• Kompatybilność z serią Harmony XAC: Łatwa integracja z pozostałymi elementami rodziny, co skraca czas konfiguracji i montażu.
• Kompaktowa konstrukcja: Wszystkie przyciski zamknięte w jednej kasie, co oszczędza miejsce w szafie sterowniczej.
• Niezawodność Schneider Electric: Produkt renomowanego producenta z gwarancją jakości i trwałości w warunkach przemysłowych.

Zgodność z Normami

Kaseta sterownicza Harmony XAC spełnia wymagania obowiązujących dyrektyw europejskich i posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami branżowymi dla aparatury łączeniowej, co potwierdza jego bezpieczeństwo użytkowania w instalacjach przemysłowych.

Zastosowanie

Kaseta XACA492 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest lokalne sterowanie maszynami lub procesami za pomocą kilku przycisków. Dzięki różnorodnej konfiguracji styków nadaje się zarówno do obwodów sygnalizacyjnych, jak i sterowania siłowego.

• Sterowanie ruchem maszyn (start/stop, rewers) za pomocą przycisków z zestawem styków NO/NC.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Sygnalizacja stanów awaryjnych lub potwierdzenie wykonania operacji (przyciski z stykiem NC do obwodów bezpieczeństwa).
• Panele operatorskie w automatyce budynkowej i przemyśle lekkim.

Wskazówki Montażowe

Montaż kasety sterowniczej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania w całym obwodzie. Urządzenie montuje się na panelu lub puszce instalacyjnej zgodnie z dokumentacją producenta. Przekroje przewodów oraz momenty dokręcania zacisków należy dobrać do obciążenia prądowego i wytycznych zawartych w instrukcji.

FAQ

• Czy przyciski w kasecie są podświetlane? Nie, są to przyciski standardowe (bez podświetlenia). Do sygnalizacji świetlnej należy zastosować osobne lampki sygnalizacyjne.
• Jaki stopień ochrony ma kaseta XACA492? W dostarczonych danych nie podano stopnia ochrony. W typowych kasetach Harmony XAC stosuje się obudowy o odpowiedniej szczelności – szczegółowe informacje znajdują się w karcie katalogowej produktu.
• Czy styki są zwierne czy rozwierne w poszczególnych przyciskach? Konfiguracja przewiduje: dwa przyciski mają po jednym styku NC i dwóch NO, dwa pozostałe mają po jednym styku NO. Tryb pracy (normalnie otwarty/zamknięty) jest przypisany fizycznie i nie można go zmienić bez wymiany modułów stykowych.
