Kaseta sterownicza 6-przycisków standardowych 1NZ+NO+NO, Harmony XAC | XACA691 Schneider Electric

Opis i Kluczowe Cechy

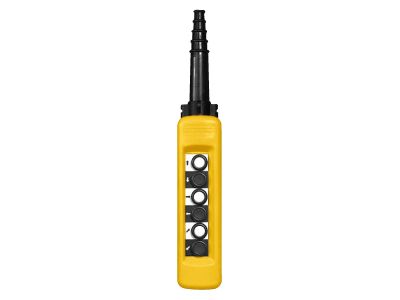

Kaseta sterownicza Schneider Electric Harmony XAC XACA691 to kompletne rozwiązanie do zdalnego sterowania maszynami przemysłowymi, zaprojektowane z myślą o pracy w wymagających warunkach. Urządzenie wyposażono w 6 standardowych przycisków sterowniczych oraz jeden przycisk awaryjnego zatrzymania. Konfiguracja styków 1 normalnie zamknięty (NC) + 2 normalnie otwarte (NO) zapewnia elastyczność w realizacji obwodów sterowania. Stopień ochrony IP65 gwarantuje niezawodność w środowiskach zapylonych i wilgotnych, a szeroki zakres temperatur pracy od -40°C do 70°C pozwala na zastosowanie w ekstremalnych warunkach.

• Styki 1NC + 2NO: Umożliwiają bezpieczne łączenie funkcji załączania i wyłączania – styk NC zabezpiecza przed przypadkowym uruchomieniem, a dwa styki NO zapewniają redundancję w obwodach sterowania.
• Stopień ochrony IP65: Obudowa odporna na pył i strugi wody – kaseta zachowuje pełną sprawność nawet przy intensywnym zanieczyszczeniu i wilgoci.
• Zakres temperatur -40…70°C: Praca w ekstremalnych warunkach przemysłowych – od mroźnych hal po gorące środowiska produkcyjne.
• 6 standardowych przycisków + awaryjny stop: Kompletny panel do sterowania ruchem w wielu kierunkach (góra/dół, lewo/prawo, przód/tył) z natychmiastowym wyłączeniem awaryjnym.
• Możliwość doposażenia w osprzęt serii XB5: Modułowa budowa pozwala na rozbudowę o dodatowe przyciski, lampki kontrolne, przełączniki wyboru czy joysticki – bez konieczności wymiany całej kasety.

Zgodność z Normami

Kaseta XACA691 spełnia wymagania międzynarodowych norm dotyczących aparatury sterowniczej i posiada certyfikat zgodności CE. Dzięki deklarowanej odporności na pył i wodę (IP65) urządzenie nadaje się do zastosowań w trudnych warunkach przemysłowych. Producent przewiduje również możliwość uzyskania certyfikatów morskich – szczegółowe dane należy sprawdzić w dokumentacji technicznej.

Zastosowanie

Kaseta sterownicza Harmony XAC została opracowana z myślą o przemysłowych systemach sterowania, zwłaszcza w dźwignicach i suwnicach. Dzięki odporności na warunki zewnętrzne sprawdza się również w automatyce maszyn rolniczych, budowlanych i transportowych.

• Sterowanie silnikami wyciągowymi z regulacją 2-biegową (podnoszenie/opuszczanie z hamowaniem).
• Zdalne kierowanie ruchem suwnic: przesuw w lewo/prawo, przód/tył.
• Impulsowanie styczników i przekaźników w obwodach sterowania maszyn produkcyjnych.
• Awaryjne zatrzymanie pracy maszyny w nagłych sytuacjach.

Wskazówki Montażowe

Montaż i podłączenie kasety sterowniczej może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Kaseta przeznaczona jest do montażu na płaskiej powierzchni lub za pomocą uchwytów – nie wymaga szyny TH35. Przekrój przewodów należy dobrać do obciążenia prądowego styków, a moment dokręcania zacisków śrubowych – zgodnie z dokumentacją producenta. Regularnie kontroluj stan uszczelek, aby utrzymać deklarowany stopień ochrony IP65.

FAQ

• Czy przyciski są podświetlane? Kaseta XACA691 nie posiada fabrycznego podświetlenia przycisków. Istnieje możliwość doposażenia w lampki kontrolne serii XB5, które montuje się w dedykowanych otworach.
• Jaki stopień ochrony ma obudowa? Producent deklaruje IP65 – całkowitą odporność na pył oraz ochronę przed strugami wody ze wszystkich kierunków.
• Jaki jest tryb pracy styków? Styki normalnie otwarte (NO) zwierają się po naciśnięciu przycisku; styk normalnie zamknięty (NC) rozwiera się podczas nacisku. Awaryjny stop działa jako styk NC – rozwierany przy zwarciu obwodu bezpieczeństwa.
