Kaseta sterownicza 4 przyciski standardowe i 1 awaryjny 4X(1NC+1NO)/1NC Harmony XAC | XACA4813 Schneider Electric

Opis i Kluczowe Cechy

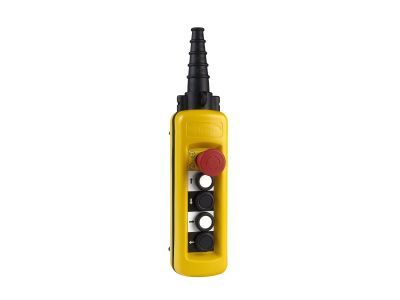

Kaseta sterownicza Schneider Electric Harmony XAC XACA4813 to urządzenie przeznaczone do zdalnego sterowania maszynami, takimi jak dźwigi i suwnice. Wyposażona w cztery przyciski sterownicze (każdy z zestawem styków 1NO+1NC) oraz jeden przycisk awaryjny (styk NC), zapewnia kompleksową kontrolę nad pracą urządzenia. Obudowa o stopniu ochrony IP65 gwarantuje odporność na pył i wilgoć, co umożliwia pracę w trudnych warunkach przemysłowych. Ergonomiczna rękojeść pistoletowa ułatwia obsługę jedną ręką, zwiększając bezpieczeństwo i komfort operatora.

• 4 przyciski sterownicze (1NO+1NC): Każdy przycisk posiada zestaw styków normalnie otwartych i normalnie zamkniętych, co pozwala na elastyczne konfigurowanie obwodów sterowania – zarówno załączanie, jak i wyłączanie bez potrzeby dodatkowych przekaźników.
• 1 przycisk awaryjny (NC): Styk normalnie zamknięty zapewnia bezpieczne wyłączenie w sytuacji zagrożenia – po naciśnięciu obwód zostaje przerwany, co jest zgodne z zasadami bezpieczeństwa.
• Stopień ochrony IP65: Obudowa pyłoszczelna i odporna na strugi wody, dzięki czemu kaseta sprawdza się w środowiskach o podwyższonej wilgotności i zapyleniu, np. w halach produkcyjnych.
• Ergonomiczna rękojeść pistoletowa: Umożliwia wygodne, jedno ręczne sterowanie, co redukuje zmęczenie operatora i przyspiesza obsługę.
• Żółta, odporna na uderzenia obudowa: Zwiększa widoczność i trwałość mechaniczną, minimalizując ryzyko uszkodzeń.

Zgodność z Normami

Kaseta sterownicza XACA4813 spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Dzięki szczelnej konstrukcji IP65 zapewnia ochronę przed wnikaniem pyłu i wody, co odpowiada standardom przemysłowym.

Zastosowanie

Kaseta przeznaczona do zdalnego sterowania maszynami w przemyśle ciężkim. Sprawdzi się w obwodach sterowania dźwigów, suwnic, wciągników oraz innych urządzeń transportu bliskiego.

• Sterowanie mechanizmami podnoszenia i opuszczania dźwigów i suwnic (przyciski góra/dół).
• Sterowanie przesuwem w lewo/prawo ramienia lub wózka.
• Awaryjne zatrzymanie całego systemu za pomocą przycisku NC.
• Zastosowanie w rozdzielniach i pulpitach operatorskich jako panel sterowniczy dla maszyn.

Wskazówki Montażowe

Montaż i podłączenie kasety powinno być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie. Kasetę montuje się w dogodnym miejscu na maszynie lub za pomocą uchwytów. Przewody łączy się za pomocą zacisków śrubowych zgodnie z dokumentacją. Należy dobrać przekrój przewodów odpowiedni do prądu obciążenia. Zalecane jest stosowanie osłon kablowych w celu zachowania szczelności IP65.

FAQ

• Czy przyciski są podświetlane? Nie, produkt nie posiada wbudowanych diod LED – przyciski są niepodświetlane.
• Jaki jest stopień ochrony kasety? Kaseta posiada stopień ochrony IP65 – jest pyłoszczelna i odporna na strugi wody, co pozwala na pracę w trudnych warunkach przemysłowych.
• Jaki jest tryb pracy przycisku awaryjnego? Przycisk awaryjny działa w trybie normalnie zamkniętym (NC). W stanie spoczynku obwód jest zamknięty, a po naciśnięciu rozwiera się, powodując wyłączenie maszyny.
