Kaseta sterownicza 4 przyciski standardowe i 1 awaryjny 1NC, 4X1NO Harmony XAC | XACA4713 Schneider Electric

Opis i Kluczowe Cechy

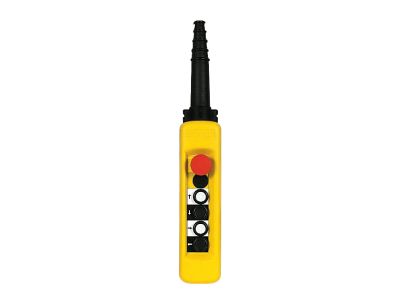

Kaseta sterownicza Schneider Electric z serii Harmony XAC, o numerze katalogowym XACA4713, to profesjonalne rozwiązanie dedykowane do precyzyjnego sterowania silnikami wyciągowymi oraz suwnicami. Urządzenie zostało zaprojektowane z myślą o pracy w standardowych i średniociężkich aplikacjach przemysłowych, gdzie niezawodność i ergonomia są kluczowe dla bezpieczeństwa procesów. Wyposażona w cztery przyciski standardowe (w tym dedykowane funkcje „podnoszenia” i „opuszczania”) oraz jeden grzybkowy przycisk zatrzymania awaryjnego ze stykiem 1NC (normalnie zamkniętym), kaseta zapewnia pełną kontrolę nad ruchem maszyn.

• Wytrzymała konstrukcja: Obudowa wykonana z wysokiej jakości polipropylenu jest odporna na uderzenia oraz zabrudzenia, co gwarantuje estetyczny wygląd i trwałość mechaniczną nawet w trudnych warunkach warsztatowych.
• Wysoki stopień ochrony: Certyfikat IP65 potwierdza całkowitą pyłoszczelność oraz odporność na strumienie wody, co umożliwia bezpieczną instalację urządzenia na zewnątrz budynków.
• Widoczność i bezpieczeństwo: Intensywny żółty kolor obudowy zapewnia doskonały kontrast wizualny, ułatwiając szybką lokalizację panelu sterowniczego w warunkach słabego oświetlenia lub w sytuacjach awaryjnych.
• Zaciski śrubowe: Zastosowanie sprawdzonych zacisków śrubowych pozwala na pewne i trwałe połączenie przewodów elektrycznych, minimalizując ryzyko poluzowania się styków pod wpływem wibracji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest standardem dla marki Schneider Electric. Kaseta Harmony XAC spełnia wymagania dotyczące aparatury sterowniczej niskiego napięcia, co potwierdzają certyfikaty dopuszczające ją do użytku w profesjonalnych instalacjach przemysłowych. Dzięki szerokiemu zakresowi temperatur pracy, od -25°C do 70°C, urządzenie zachowuje swoje parametry dielektryczne i mechaniczne w skrajnych warunkach klimatycznych.

Zastosowanie

Kaseta XACA4713 znajduje szerokie zastosowanie w sektorze logistycznym, budowlanym oraz produkcyjnym. Jest idealnym wyborem do:

• Sterowania suwnicami pomostowymi i bramowymi w halach produkcyjnych.
• Obsługi wciągników łańcuchowych i linowych w magazynach.
• Zarządzania ruchomymi elementami maszyn wymagającymi precyzyjnego pozycjonowania góra/dół.
• Aplikacji wymagających natychmiastowego przerwania obwodu bezpieczeństwa za pomocą przycisku E-Stop.

Wskazówki Montażowe

Podczas instalacji kasety sterowniczej Harmony XAC należy zwrócić uwagę na następujące aspekty techniczne:

• Dławik kablowy: Należy upewnić się, że wprowadzenie kabla jest odpowiednio uszczelnione, aby zachować deklarowany stopień ochrony IP65.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić optymalny styk elektryczny i zapobiec przegrzewaniu się połączeń.
• Orientacja: Ergonomiczny kształt kasety pozwala na wygodną obsługę jedną ręką, jednak zaleca się montaż w sposób umożliwiający swobodny dostęp do przycisku awaryjnego.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądów sterowniczych, co zapewni stabilną transmisję sygnałów do styczników silnikowych.

FAQ

1. Czy kaseta obsługuje sterowanie dwubiegowe?
Zgodnie ze specyfikacją, model ten oferuje ruch w dwóch prędkościach (niskiej i wysokiej) dla każdego kierunku, co pozwala na większą precyzję podczas operowania ładunkiem.

2. Czy przycisk awaryjny jest ryglowany?
Tak, przycisk zatrzymania awaryjnego posiada styk 1NC i jest zaprojektowany tak, aby skutecznie przerwać obwód sterowania w sytuacjach krytycznych.

3. Czy urządzenie jest odporne na wibracje?
Tak, konstrukcja serii Harmony XAC jest zoptymalizowana pod kątem pracy na maszynach generujących drgania, takich jak suwnice i wciągniki, co zapobiega przypadkowym rozłączeniom styków.
