Kaseta sterownicza 4 przyciski standardowe 4x(1NC+1NO) | XACA481 Schneider Electric

Opis i Kluczowe Cechy

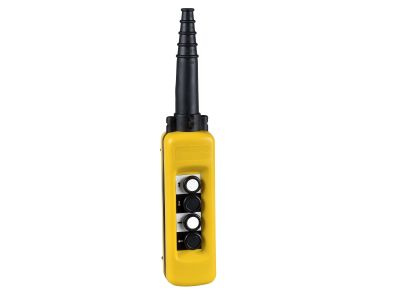

Kaseta sterownicza XACA481 z gamy Harmony XAC to stanowisko sterownicze podwieszone wyposażone w cztery przyciski standardowe. Każdy przycisk posiada konfigurację styków 1NC+1NO, co umożliwia jednoczesne sterowanie sygnałami normalnie otwartymi i normalnie zamkniętymi. Rozwiązanie dedykowane do kompaktowych paneli operatorskich w przemyśle i automatyce.

• 4 przyciski sterownicze: umożliwiają realizację do ośmiu funkcji (cztery NO i cztery NC) w jednej kasecie – oszczędność miejsca i czasu montażu.
• Konfiguracja styków 1NC+1NO na przycisk: pozwala na elastyczne projektowanie układów sterowania z redundantną sygnalizacją stanu.
• Podwieszana konstrukcja: łatwy montaż na uchwycie lub kablu – idealna do aplikacji wymagających mobilnego pulpitu sterowniczego.
• Gama Harmony XAC: sprawdzona linia produktów w automatyce przemysłowej, kompatybilna z typowymi akcesoriami Schneider Electric.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich stosowanych dla stanowisk sterowniczych podwieszonych. Posiada oznakowanie CE potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Kaseta sterownicza XACA481 znajduje zastosowanie wszędzie tam, gdzie potrzebny jest kompaktowy, wielofunkcyjny panel operatorski z przyciskami sterowniczymi.

• Sterowanie maszynami i urządzeniami przemysłowymi w trybie start/stop, załącz/wyłącz.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub modułów PLC.
• Syndromizacja sekwencji pracy w liniach produkcyjnych – sygnalizacja potwierdzenia ręcznej interwencji.
• Automatyka budynkowa – sterowanie bramami, roletami, oświetleniem w strefach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie kasety sterowniczej może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Kasetę mocuje się w sposób przewidziany dla stanowisk podwieszanych (np. na linkach nośnych lub uchwytach). Podłączenie styków wykonaj zgodnie z dokumentacją techniczną, stosując zaciski i przewody o odpowiednim przekroju dla spodziewanego obciążenia prądowego. Po zakończeniu prac sprawdź poprawność działania i izolacji.

FAQ

• Czy przyciski są podświetlane? W standardowej wersji XACA481 przyciski nie są wyposażone w podświetlenie LED. Dostępne są warianty z podświetleniem w ramach gamy Harmony XAC – należy sprawdzić indywidualne zamówienie.
• Jaki stopień ochrony posiada kaseta? Producent nie podał jednoznacznego stopnia IP dla tego modelu. W typowych zastosowaniach wewnątrz rozdzielnic i na stanowiskach suchych przyjmuje się ochronę przed dotykiem (IP2X). W środowiskach wilgotnych zalecamy zastosowanie dodatkowej obudowy ochronnej.
• Jak działa tryb pracy styków NC i NO w jednym przycisku? Każdy przycisk zawiera dwa mechanicznie sprzężone styki: jeden normalnie otwarty (NO) załącza obwód po naciśnięciu, drugi normalnie zamknięty (NC) przerywa obwód w tym samym momencie. Pozwala to na realizację funkcji bezpieczeństwa (przerwanie obwodu przy awarii styku) przy jednoczesnym załączeniu sygnału.
