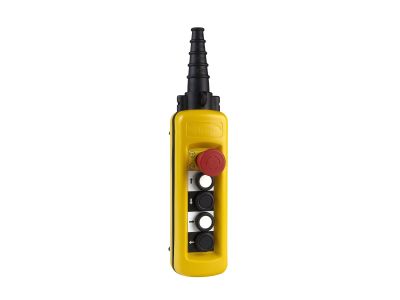

Kaseta sterownicza 4 Przycisk 1NZ+1NO 1NZ+NZ+NZ | XACA48131 Schneider Electric

Opis i Kluczowe Cechy

Kaseta sterownicza marki Telemecanique (seria XAC) o symbolu XACA48131 to kompaktowy moduł wyposażony w cztery przyciski sterownicze. Konfiguracja styków obejmuje jeden przycisk z zestawem 1NO+1NZ (normalnie otwarty + normalnie zwarty) oraz trzy przyciski z pojedynczym stykiem NZ (normalnie zwarty). Dzięki temu rozwiązaniu zyskujesz elastyczność w projektowaniu obwodów sterowania – możesz realizować zarówno funkcje załączania, jak i bezpiecznego wyłączania awaryjnego. Kaseta przeznaczona jest do zabudowy w rozdzielnicach elektrycznych, co ułatwia ergonomiczne rozmieszczenie elementów sterujących.

• 4 przyciski sterownicze: Umożliwiają wielostanowiskowe sterowanie odbiornikami lub podawanie sygnałów do układów automatyki.
• Konfiguracja styków 1NO+1NZ + 3xNZ: Jeden przycisk oferuje zarówno styk zwierny, jak i rozwierny – idealny do sterowania krzyżowego; pozostałe trzy przyciski wyposażone w styki normalnie zwarte zapewniają funkcję wyłączania lub sygnalizacji stanu spoczynkowego.
• Kompaktowa obudowa modułowa: Oszczędność miejsca w rozdzielnicy i łatwy montaż na szynie TH35 (DIN) – standardowy system mocowania w instalacjach elektroinstalacyjnych.
• Trwałe elementy mechaniczne: Przyciski zaprojektowane do intensywnej eksploatacji, z wyraźnym skokiem i punktem nacisku, co zapewnia pewne i jednoznaczne przełączanie.
• Przyjazny montaż i okablowanie: Zaciski śrubowe przystosowane do przewodów o typowych przekrojach – szybkie i bezpieczne podłączenie.

Zgodność z Normami

Kaseta sterownicza XACA48131 spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej, co gwarantuje bezpieczną i niezawodną pracę w standardowych warunkach instalacyjnych.

Zastosowanie

Praktyczne czteroprzyciskowe kasety sterownicze sprawdzają się wszędzie tam, gdzie wymagane jest lokalne lub zdalne sterowanie obwodami. Dzięki różnorodnej konfiguracji styków (NO i NZ) nadają się zarówno do załączania odbiorników, jak i do realizacji obwodów bezpieczeństwa.

• Sterowanie oświetleniem, wentylacją, bramami czy innymi odbiornikami w budynkach mieszkalnych, biurowych i przemysłowych.
• Podawanie impulsów sterujących do styczników, przekaźników lub sterowników PLC – realizacja sekwencji załączania/wyłączania.
• Sygnalizacja stanu urządzeń (np. gotowość, awaria) za pomocą styków NZ w pętli sterowania.
• Zastosowanie w automatyce budynkowej jako element interfejsu operatora – np. w szafach sterowniczych maszyn lub instalacjach HVAC.

Wskazówki Montażowe

Montaż kasety sterowniczej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV) przy odłączonym napięciu zasilania. Urządzenie przeznaczone jest do wbudowania w rozdzielnicę lub szafę sterowniczą na szynie TH35 (DIN). Przed podłączeniem przewodów należy zapoznać się z dokumentacją techniczną producenta dotyczącą momentu dokręcania zacisków oraz dopuszczalnego przekroju przewodów – dobór przekroju powinien uwzględniać prąd obciążenia. Po zakończeniu montażu sprawdzić poprawność działania każdego przycisku.

FAQ

• Czy przyciski są podświetlane? W specyfikacji produktu nie podano informacji o podświetleniu. Standardowa wersja kasety XACA48131 nie posiada wbudowanych lamp czy diod LED. Jeśli potrzebujesz podświetlanych przycisków, rozważ zastosowanie dedykowanych elementów z serii XACA z opcją LED.
• Jaki jest stopień ochrony kasety? Producent nie określił wprost stopnia ochrony dla tego modelu. Typowo dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się IP20 dla części czołowej. W przypadku instalacji w trudnych warunkach (pylenie, wilgoć) zalecamy dodatkowe osłony lub wybór wariantu z podwyższonym IP.
• Jakie są tryby pracy styków? Styki NZ (normalnie zwarte) przewodzą prąd w stanie spoczynkowym i rozłączają się po naciśnięciu przycisku – stosowane np. w obwodach stopu awaryjnego. Styki NO (normalnie otwarte) są zwarte tylko podczas wciśnięcia przycisku – służą do załączania odbiorników. W kasecie XACA48131 jeden przycisk posiada oba typy styków, a pozostałe trzy – tylko NZ.
